使用过Graphpad的人都知道，尽管这个软件提供了大量的图表库，基本能满足我们常用的图标类型的需求，但Graphpad的图表排版工具并不好用。从我个人来讲，我比较习惯先用Graphpad制作好图表之后，再使用Adobe Illustrator进行排版，下面就把我的经验介绍给大家吧
软件
Adobe Illustrator 2020ai怎么导出pdf，理论上其他相近版本，操作步骤相差不多。
图文教程

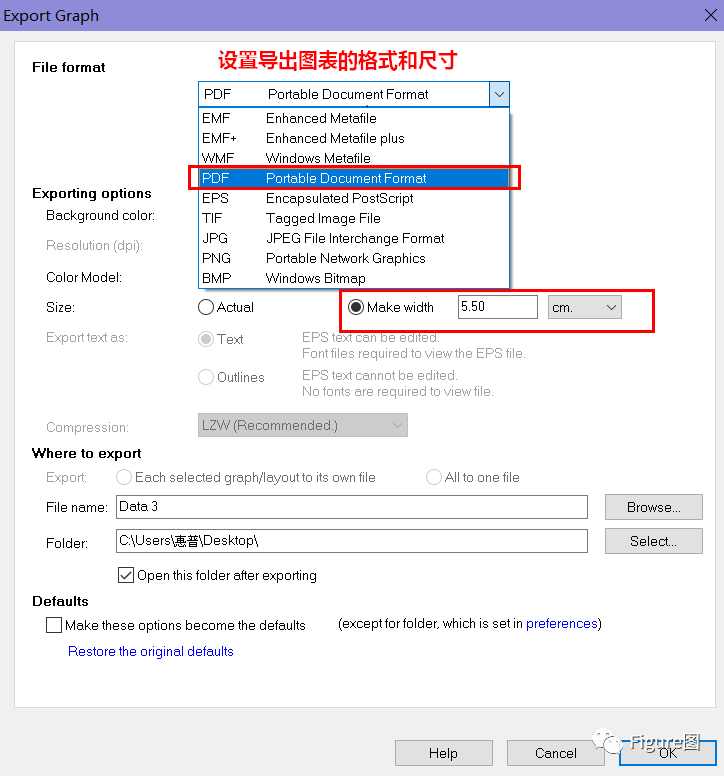

1、将Graphpad制作好的图表逐一导出，注意，导出的文件格式选择PDF，不能选择TIF，因为TIF格式的文件拖入AIai怎么导出pdf，放大尺寸之后图表边缘会出现模糊，而PDF不会，亲测有效
另外，软件默认的是按照图表的原始大小进行导出，我个人习惯在作图的时候把横纵坐标轴设置为同样长度，然后导出同一尺寸

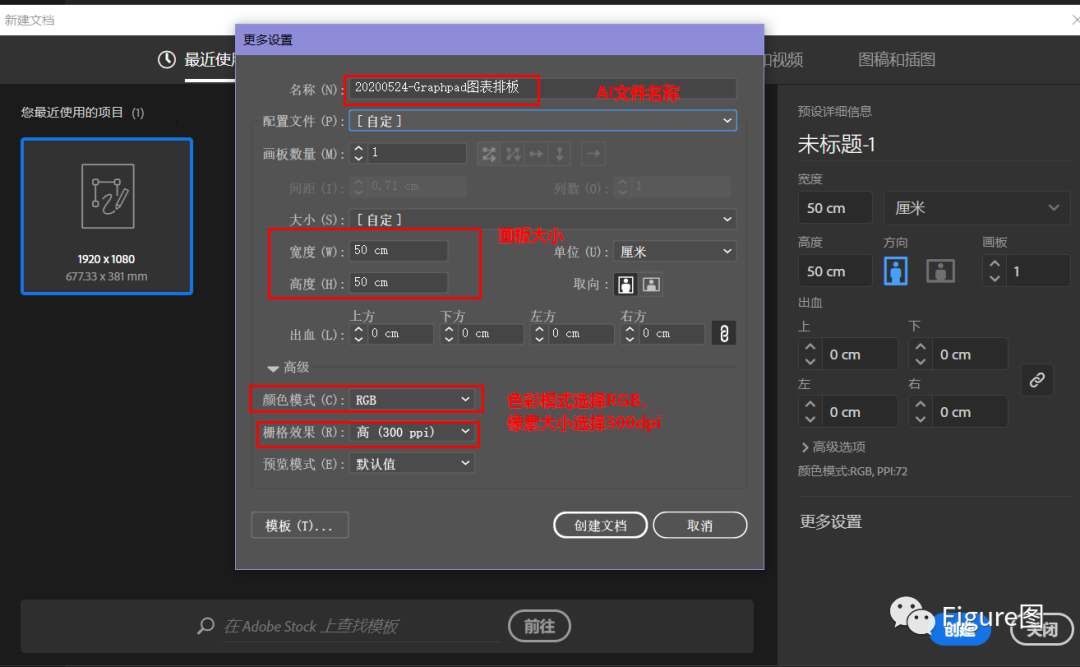

2、打开AI，新建一个画板，设置画板大小，我一般会设置成50×50 cm的正方形，也可以选择A4纸版面大小，色彩模式选择RGB，像素大小选择300dpi
3、把Graphpad导出的PDF文件拖入新创建的空白画板中

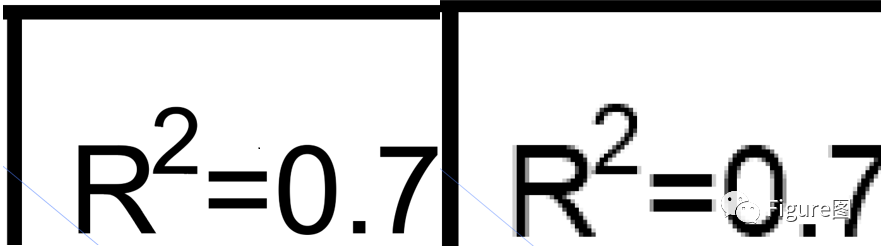

为了给大家进一步解释为什么不能导出TIFF再使用AI排版，如下图，左侧为PDF格式，右侧为同一导出尺寸的TIFF格式，导入到AI之后就会看到很明显的差别了，放大很多倍之后，PDF格式的图表边缘依然清晰，而TIFF格式的已经变成像素点了
4、下一步，对图表进行排版

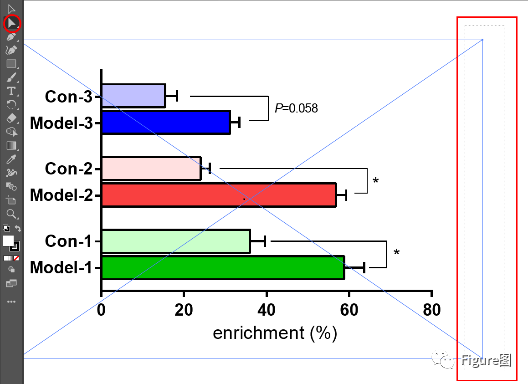

导入PDF有一个小问题，图表的边缘比图表显示的尺寸大，如下图，红色为图表显示的大小，而周围会有空白边缘，这样不方便排版对齐
5、去掉空白边缘也很简单，使用AI的白箭头项目加盟，选中边缘的路径后，配合键盘的方向键，将空白区域移动到图表边缘
6、如下图，是去掉空白边缘后的样式
7、同样的操作将其他几个图标的空白边缘也去掉，如下图
8、导入到AI的每一个图表都是自动编组的，因为导入的是PDF格式，因此图表的每个元素都可以成为一个独立的路径使用AI来编辑

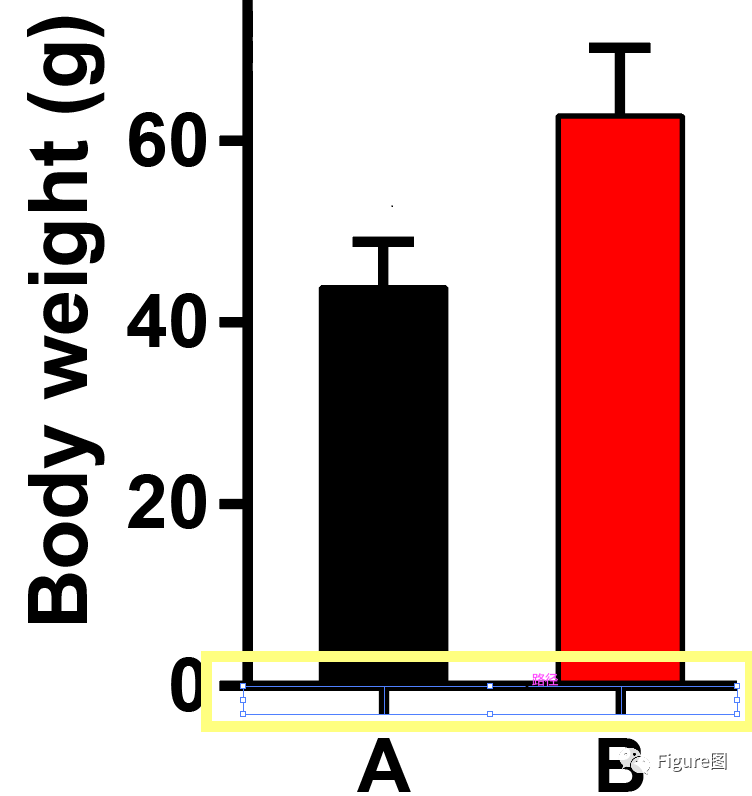

例如坐标轴的长短和粗细，如下图，双击选中图表到隔离模式，再双击选中坐标轴，就可以进行编辑了

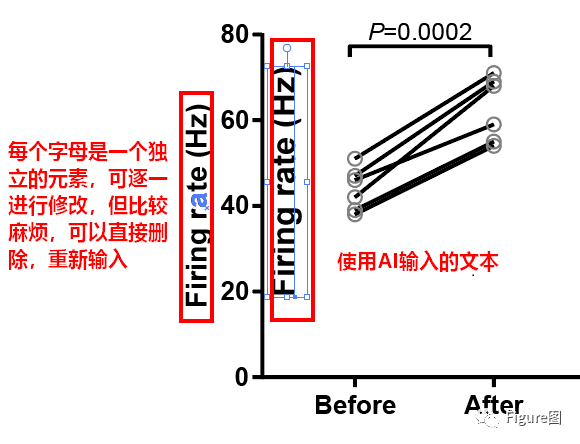

9、也可以对图表的文本进行编辑，方式和上面一样，只不过这里的每个字母都会成为一个独立的元素，可以使用AI的文本工具重新输入，这样能保证所有图表的字体完全一致，如下图，使用AI输入文本，

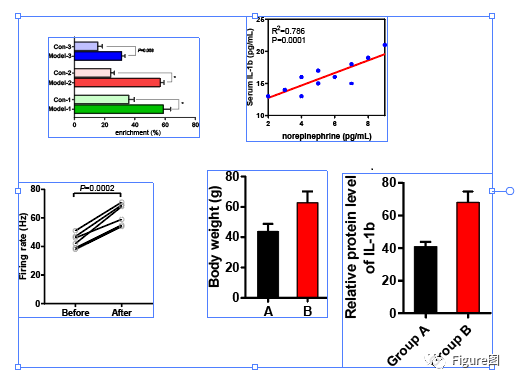

10、将所有的图表设置成同样的参数，然后根据自己的文章的结构对图表进行排版，如下图：
11、使用AI的对齐工具将图表摆放整齐之后，就可以使用文本工具给每个图表加上序号了，最终效果如下：

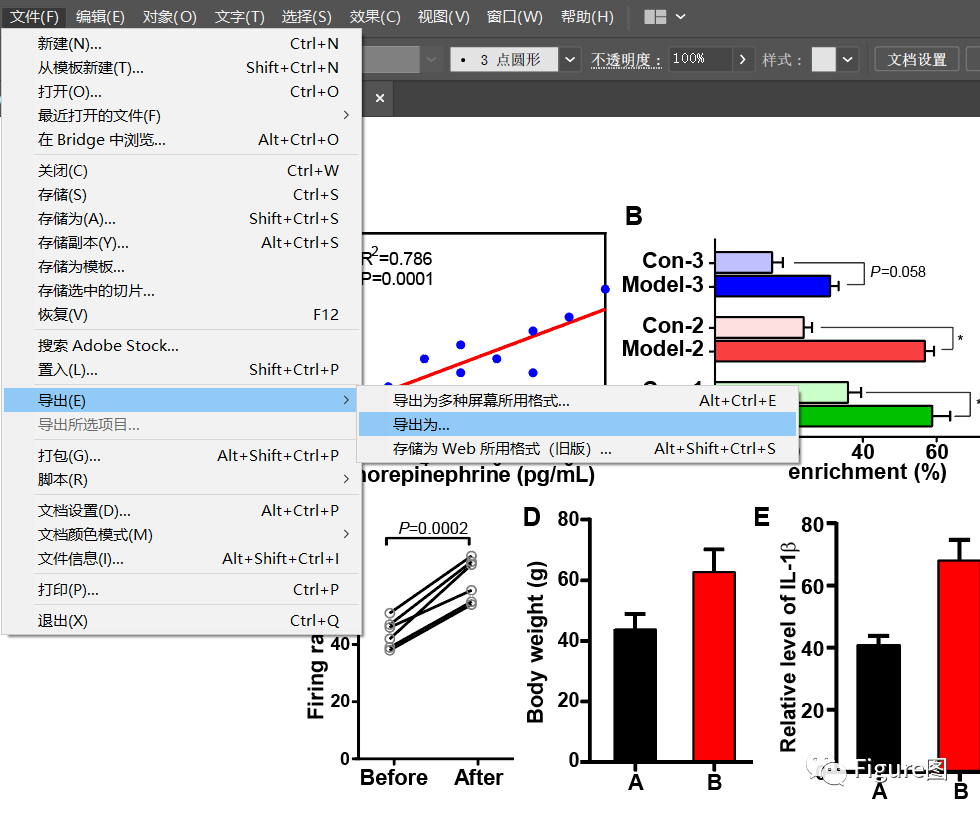

12、导出成TIFF即可
最后，将AI文件储存好，方便后期更改
怎么样，你都学会了吗？
是不是很简单？赶紧来试试吧~
