SKB+PS电脑手绘公开课
辅助设计师完成对空间的想象
大家好，今天为大家演示通过电脑手绘的形式进行建筑方案设计的方法。整体流程分为两个部分，第一部分是建立线稿框架ps画斜线，使用Sketchbook软件绘制，第二部分是色彩与质感表达，使用Photoshop软件绘制。

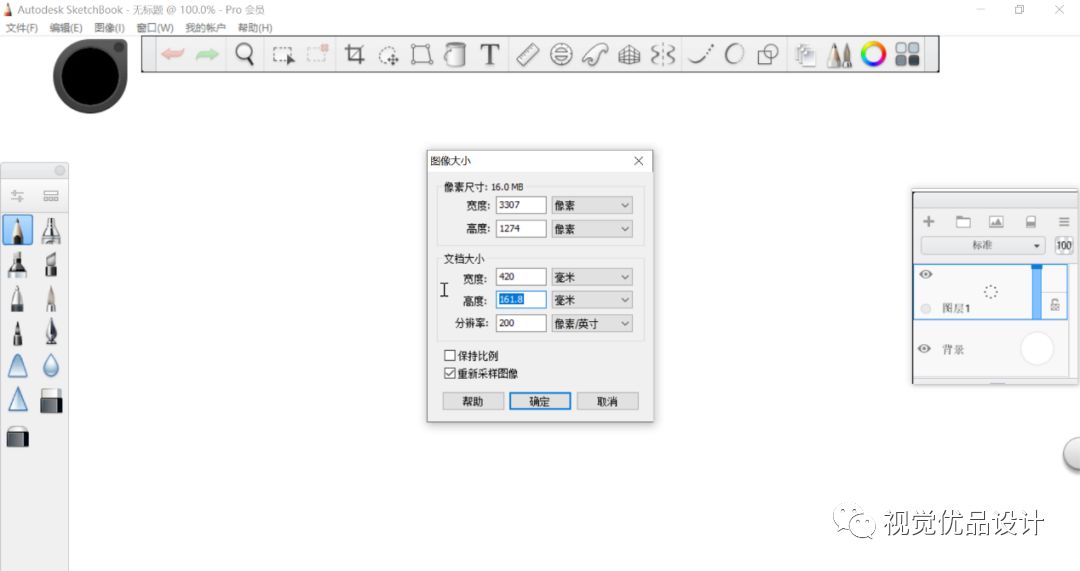

启动Sketchbook软件后，首先建立分辨率为200dpi的A3画布，之后通过透视辅助工具建立透视系统，因为今天所要表现的是一栋3/4侧的别墅立面，因此选用了一点斜透视的系统来表达。关于具体透视系统的分析与建立内容会在随后的公开课里进行详细介绍。

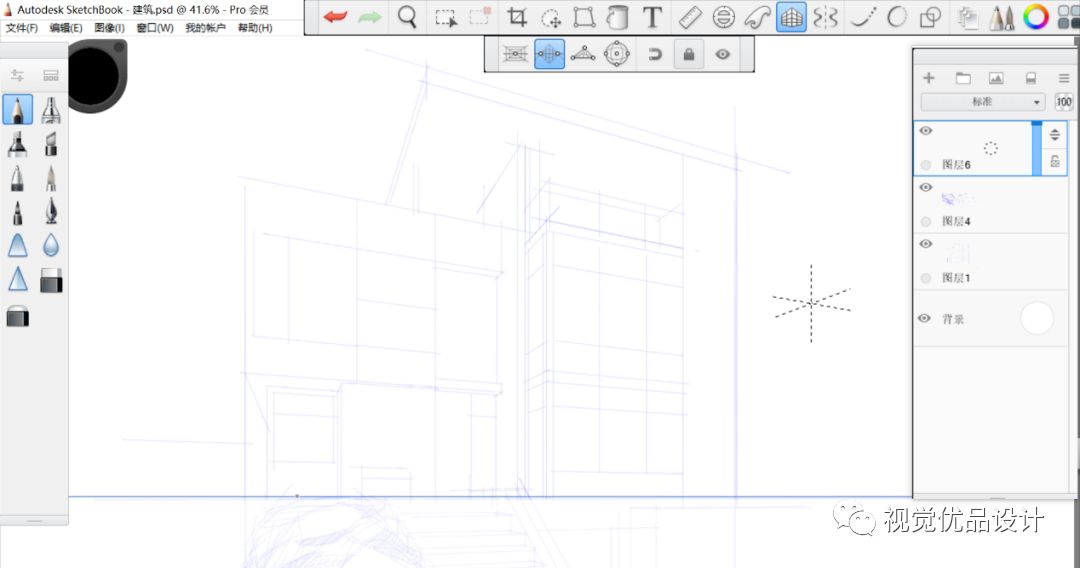

透视系统确立之后，可以用彩色铅笔落幅，确定建筑立面的造型比例。在这个过程中，大家不必担心透视画不准确，因为电脑会自动锁定灭点，将透视线准确无误地表达出来，大家可以集中更多的注意力关注建筑立面的比例与尺度关系，这也是Sketchbook软件最大的优势所在。在绘制框架的过程中，所思即所得，不使用多余的工具，迅速地建立起建筑的线稿框架。

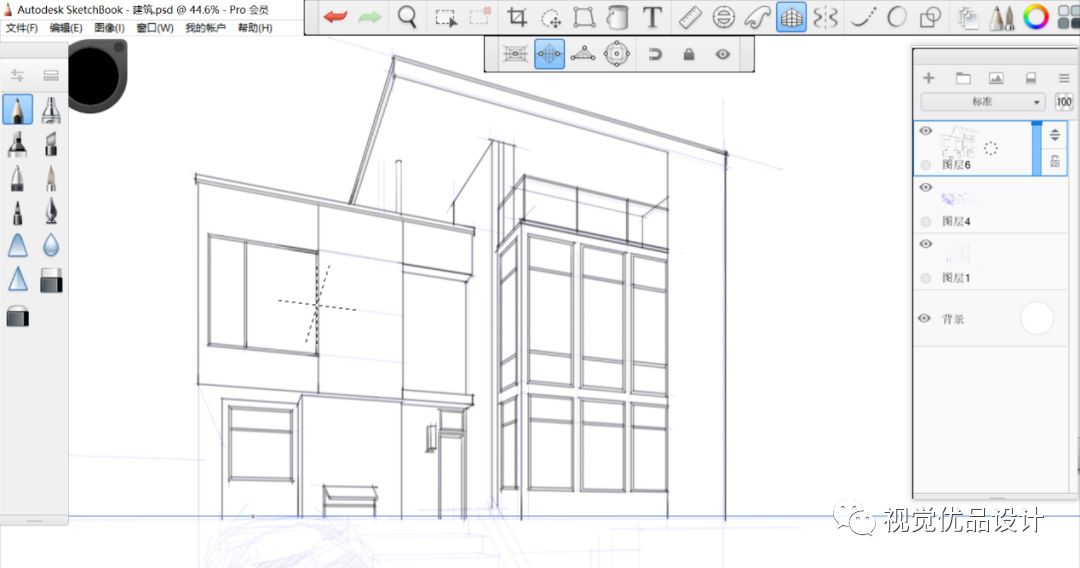

框架建好之后，新建图层，使用黑色铅笔落实各部分的细节元素。在绘制的过程中，可以通过空格键来调整画面的大小，方便勾画建筑的细部。在这个过程中，没有复杂的操作，唯一需要关注的是线条的力度与精炼度，使整体画面简洁明快，方便在第二个部分，通过Photoshop软件进行效果深化。
由于有透视辅助工具的帮助，在绘制建筑构件的细节过程中，所有横向的线条都会同时倾斜于同一灭点，因此这一绘制过程类似描绘建筑立面的正投影，只要遵循近大远小的透视关系就可以很轻松地将立面转化为空间的透视效果，同时通过不同维度的立面组合来推敲建筑的形体变化。
在这个方案中，开窗的面积很大，因此在各立面的组合造型中，要同时考虑窗户的大小、比例、构造以及与金属饰面板的缝隙关系，保证建筑立面中的各部分细节既丰富又统一，形成和谐的秩序关系。
通过斜线辅助工具完成踏步扶手的绘制，在绘制正负零以下标高部分的过程中，同样只需要关注不同构件在立面中的位置与形态构造，把形体的准确性交给软件来处理。在描绘不规则造型的时候可以开启线条捕捉功能，通过快速的起笔与落笔完成颇有力度的徒手线条绘制首码项目，同时完成台阶旁岩石结构的绘制。

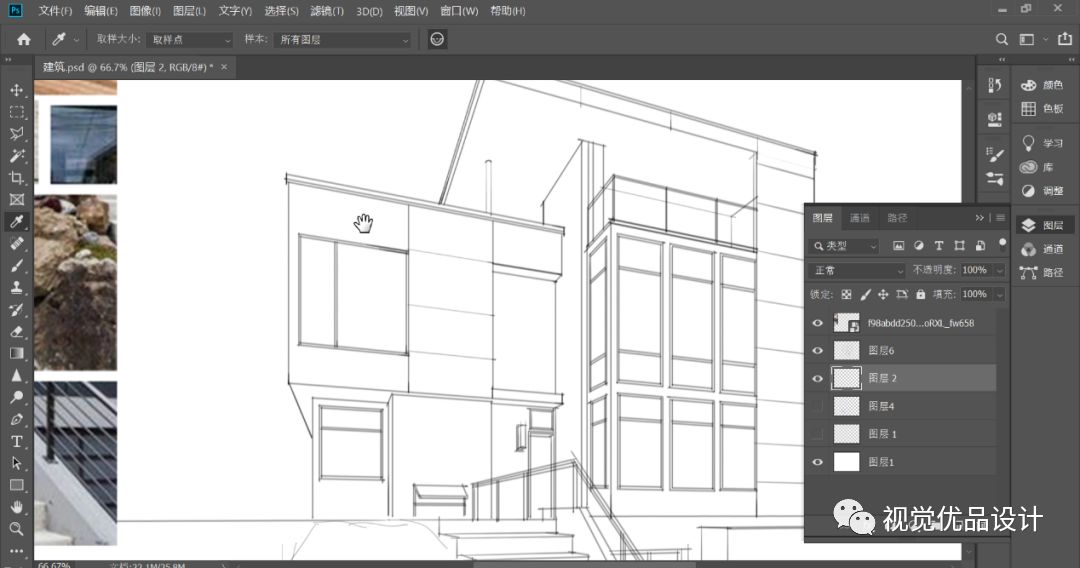

建筑线条框架绘制完毕以后，保持为PSD格式，用Photoshop软件打开。可以看到在Sketchbook软件中建立的图层都会保留下来。

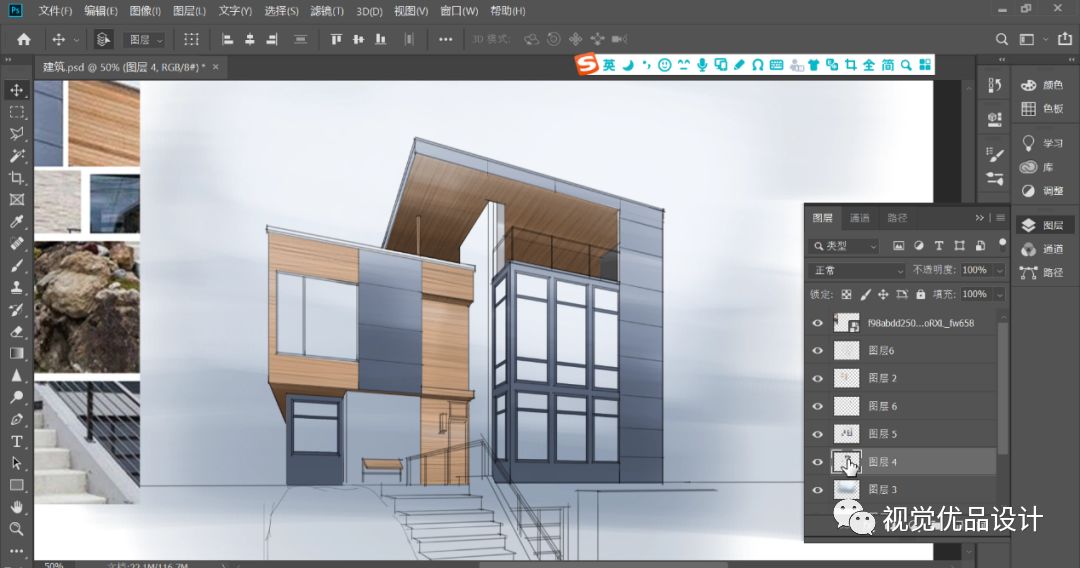

打开文件之后，可以导入一些带有材质内容的局部照片，方便后期的颜色吸取。通过选择工具将相同材质的区域选取上，新建图层后通过压感来调节笔刷的表现力度，这里主要注意的是材质受光与背光的区域以及明暗与质感的变化，这部分内容可以快速表达出来。
在金属板的材质刻画过程中，可以先吸取示意照片中的颜色作为基础色并平涂在选区当中，随后根据收光方向建立明暗渐变的过渡，同时考虑到金属材质自身的反光属性，通过笔触的叠加加以体现。使用同样的办法刻画屋顶的金属立柱，通过明暗交接与反光增强立柱的体积感。
当材质的基础色与渐变色刻画完成，可以通过笔刷样式的转换为特殊材质添加肌理效果，以达到视觉真实的目的。在刻画木纹理的过程中，先用暗色再用亮色笔刷根据透视的方向刻画，纹理的粗细与密度是刻画的关键。

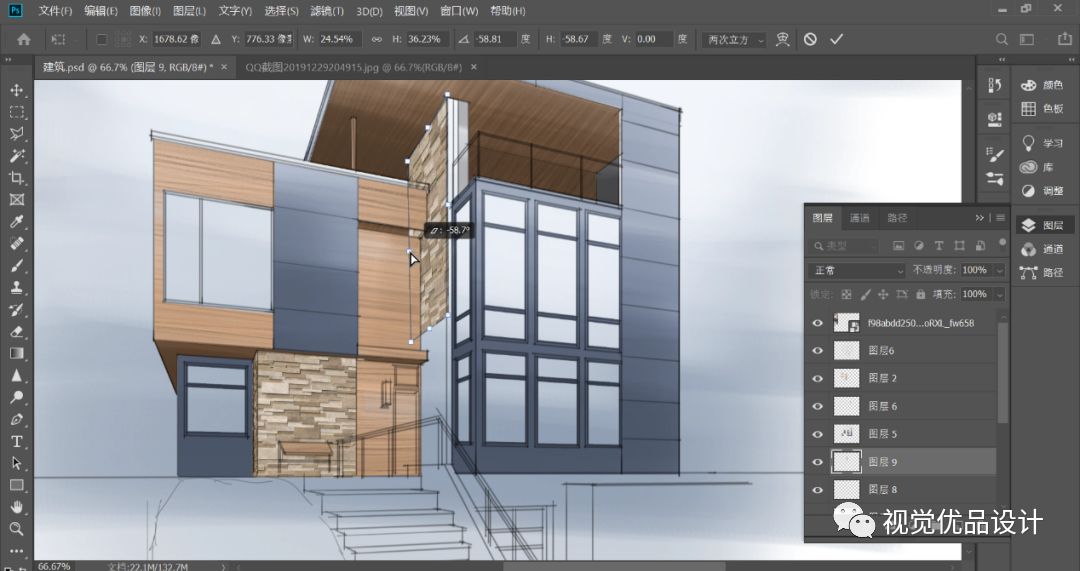

对于一些质感比较复杂的区域，可以通过贴图的形式来完成，这也是电脑手绘区别于传统手绘的地方，通过透视工具的调节，使材质符合整体的透视系统要求，并通过加深与减淡工具强化贴图的对比与光感效果。
对于一些细节的刻画，比如，檐口的收口、窗框和扶手栏杆，可以使用鼠标配合Shift键通过点对点的连接来绘制。例如阳台的扶手栏杆，先绘制出暗色再通过亮色提出立体的视觉效果。
对于正负零以下的部分，可以利用同样的方式，从基础色到渐变色的过渡准确刻画物体的结构转折，通过受光面与背光面的对比使各物体形成视觉的重量感。
除了绘制规则的建筑造型外，还可以通过笔刷的调整绘制一些类似于岩石和花卉的造型来丰富画面的效果。
整体绘制结束后，可以通过背景的渐变效果来强化画面的空间变化，最后通过Photoshop的明暗、对比度以及锐化等工具使画面的对比效果更加明显。
至此，一幅别墅方案设计稿就此完成，设计师可以通过电脑手绘的辅助ps画斜线，快速准确地表达出脑海中的构思，在此基础上可以用于概念方案的汇报以及方案深化的基础。
下期预告
下期公开课，我将为大家演示电脑手绘应用于景观设计的过程，敬请期待！
