PCB常见术语解释
对于刚入行来说，PCB电路设计制作中，有太多太多的专业名词都需要记住，短时间内总是会搞不清楚。别担心，关注深圳惠科新材料股份有限公司，定期给大家解析PCB常用术语，看过之后，一定会有所收获的！
PART 1
关于盎司
01
盎司定义
盎司（oz）既是重量单位也是容量单位，盎司和克（g）的换算公式为：1oz≈28.35g。
常衡盎司：重量单位，整体缩写为oz.av。
1盎司=28.350克
1盎司=16打兰（dram）
16盎司=1磅（pound）
药衡盎司：重量单位，整体缩写为ap oz。
1盎司=31.1030克
液体盎司：容量计量单位，符号为oz 1英。
制液体盎司=28.41306毫升
1美制液体盎司=29.57353毫升
02
PCB行业的盎司
但在PCB行业中，盎司是PCB铜箔厚度单位。
1oz的意思是重量1oz的铜均匀平铺在1平方英尺（FT2）的面积上所达到的厚度。它是用单位面积的重量来表示铜箔的平均厚度，用公式来表示即，1oz=28.35g/ FT2。（FT2和SQFT为平方英尺，1平方英尺=0.09290304平方米）
1oz代表PCB的铜箔厚度约为35um。
03
换算方法
具体来说，它和长度也可以说厚度的换算方法如下：
首先，我们知道铜的密度常数和相关单位换算公式如下：
铜的密度ρ=8.9g/cm3
1厘米（cm）=10毫米（mm）
1毫米（mm）=1000微米（um）
1mil≈25.4um
1 FT2≈929.0304 cm2
1mil≈25.4um
据质量的计算公式m＝ρ×V（体积）＝ρ×S（面积）×t（厚度），知道铜箔的重量除以铜的密度和面积即为铜箔厚度！
从前文又知，1oz=t×929.0304㎝²×8.9g/㎝³＝28.35g/㎝²。所以：
t=28.35÷929.0304÷8.9cm≈0.0034287cm=34.287μm≈34.287÷25.4mil≈1.35mil。
由此可知，1oz铜箔的厚度约为35um或者1.35mil。
PART 2
盎司的历史
01
最早是饮用不同的酒，选用不同的酒杯，杯的容量是最为重要的，历史上用盎司（英语是Ounce，简写成oz）作为酒的液量单位。
英美单位制都有这一单位，略有不同，如英制1盎司为28.41ml；美制1盎司为29.57ml。16盎司折合1品脱（美制）。
国际单位制，用毫升数表示酒具的容量。30ml代替原先为1盎司的容量。
02
美国不使用公制度量衡。
一磅大约是 454 克oz和g的换算，相当于十六盎司。一磅约为一品脱（不到 0.5升）水的重量，因此有这样的俗语“一品脱一磅，世界就是这样”。
一品脱也包含十六盎司，至少在美国度量衡中是这样。
03
在英制度量衡中，一品脱约合 20盎司，因此这句俗语对于英制单位不适用，虽然英制液量盎司大约比美制液量盎司要少4%。所以我们既使用液量盎司也使用干量盎司来测量重量，并且它们在英制和美制度量衡中也是不同的。
PART 3
盎司在PCB中应用关系

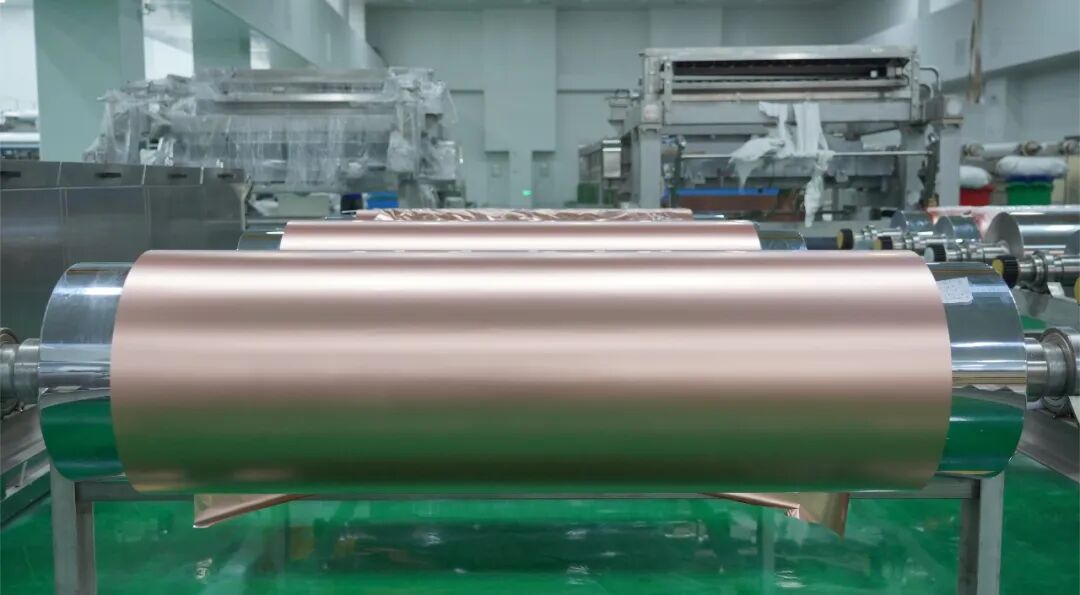

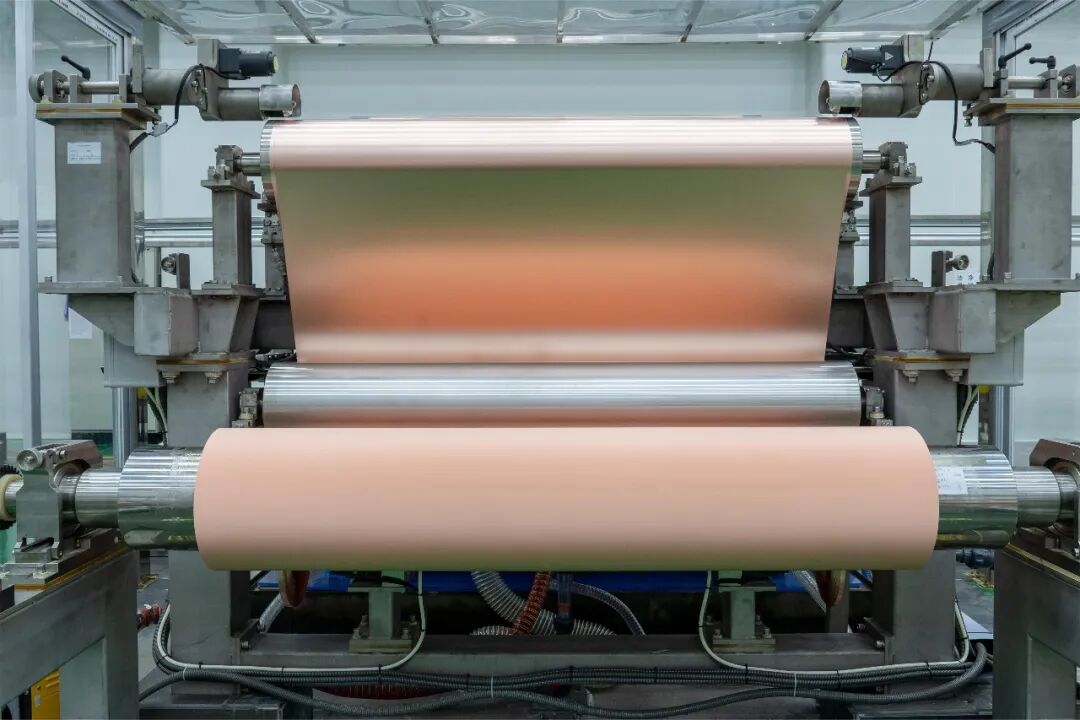

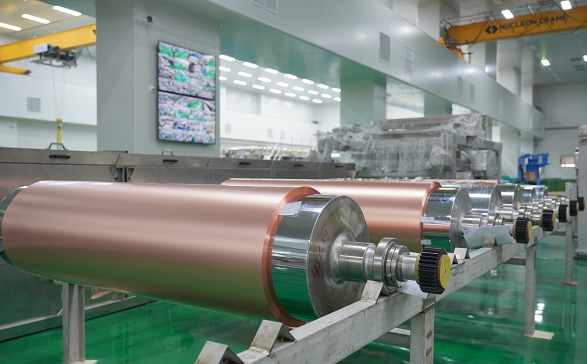

铜箔：铜箔是PCB产业链中的上游原材料之一，它是一种阴质性电解材料，沉淀于电路板基底层上，铜箔作为PCB的导电体在PCB中起到导电、散热的作用。

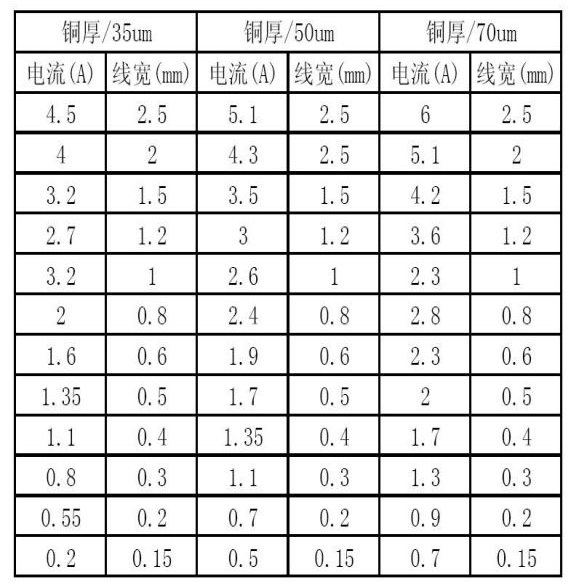

PCB设计铜箔厚度、线宽和电流关系
在表格数据中所列出的承载值是在常温25度下的最大能够承受的电流承载值，在实际设计中还要考虑各种环境、制造工艺、板材工艺、板材质量等等各种因素。所以表格提供只是做为一种参考值。
在实际PCB设计中，每条导线还会受到焊盘和过孔的影响。
PCB线宽与电流关系
先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。有一个电流密度经验值oz和g的换算，为15~25安培/平方毫米。把它称上截面积就得到通流容量。
PCB载流能力

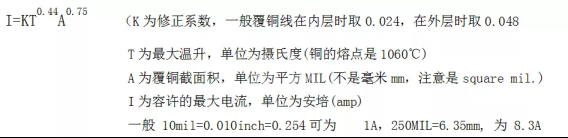

PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。大家都知道，PCB走线越宽，载流能力越大。在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。请看以下来自国际权威机构提供的数据：
线宽的单位是：Inch（inch 英寸=25.4 millimetres 毫米）1oz.铜=35微米厚,2oz=70微米厚,1oz =0.035mm 1mil=10-3inch.
实验中还得考虑导线长度所产生的线电阻所引起的压降。工艺焊所上的锡只是为了增大电流容量项目加盟，但很难控制锡的体积。1OZ铜，1mm宽，一般作 1 – 3 A电流计，具体看你的线长、对压降要求。
最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。Eg. 50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。
