在写程序的时候，发现有些程序结构是一样的，只是控制的I/O点不一样而已，这个时候，我们可以建立一个库指令，下次遇到相同情况，我们就不需要再去写，可以直接将建立的指令库调出来使用，更改一下输入输出就行，这样可以大大节省了我们编程的时间，方便快捷。那么，怎样在S7-200SMART里面建立程序库呢？下面我们以简单的起跑停程序来进行讲解演练。
一．编写子程序
在软件子程序下编写起跑停程序，输入输出用子程序局部变量（如果建立其他库指令，只需要将输入输出改成子程序里面的局部变量L就行，其他中间变量可以用M区或者V区的）具体操作如下：
1.先将子程序名称更改为“起跑停”，如图

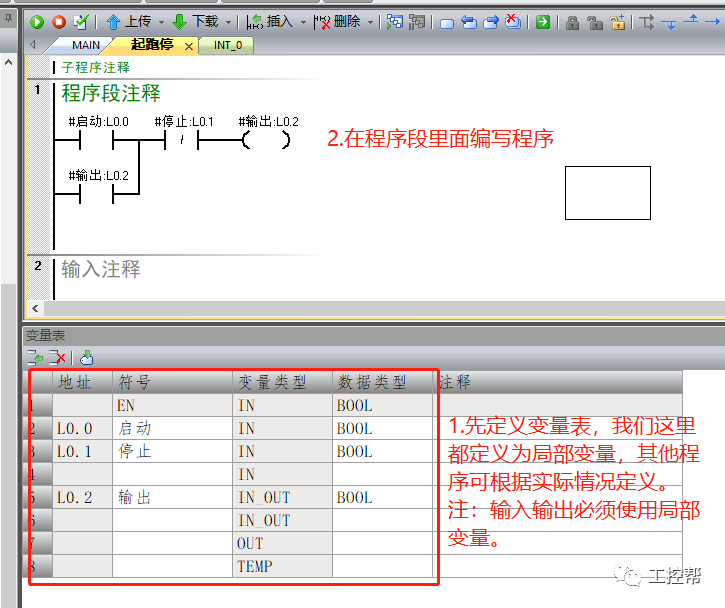

2.编写程序，定义变量表，具体如下：
二．创建库文件
1.在创建库文件之前，需要我们明确库文件的保存地址，查库文件保存地址步骤如下
第一种方法：

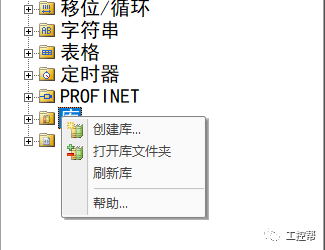

找到项目树里面“库”选项指令库，鼠标右键，在弹出对话框里面点击打开库文件，显示的位置，即为库文件保存位置。
第二种方法：
在文件选项下，点击打开文件夹，也可以找到库文件保存位置，如图：
2.创建立库文件

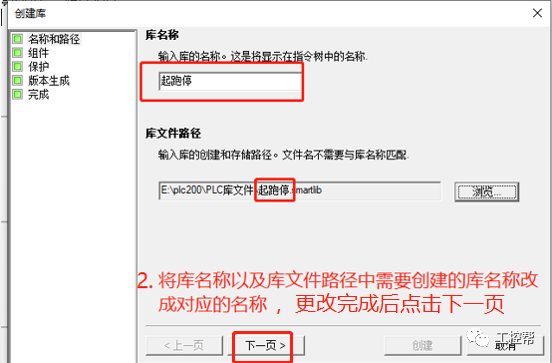

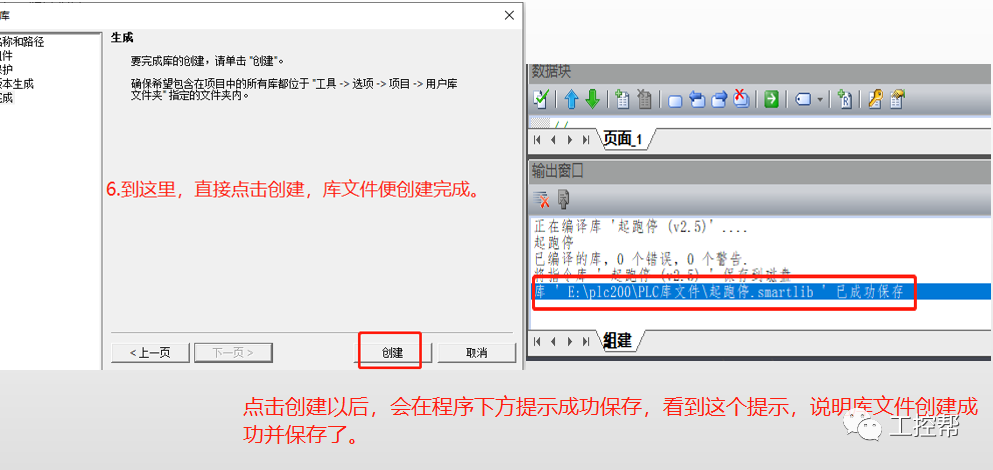

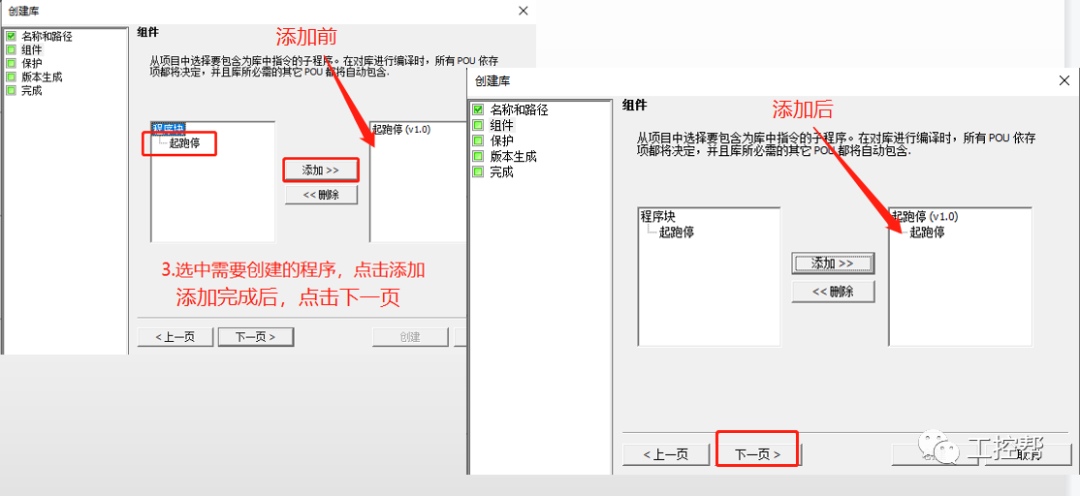

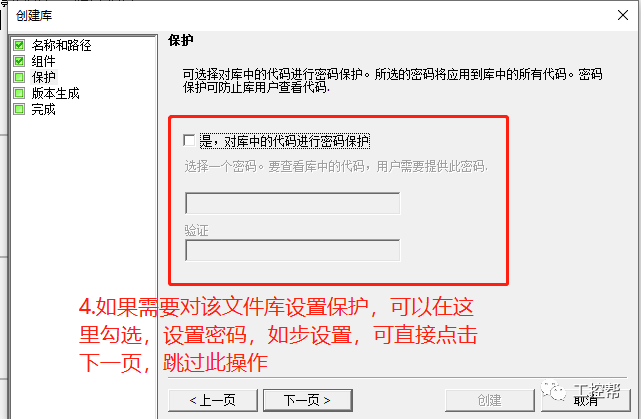

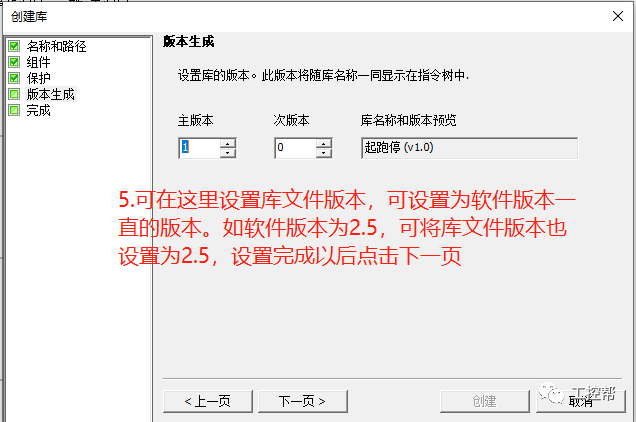

创建库文件操作步骤如图：

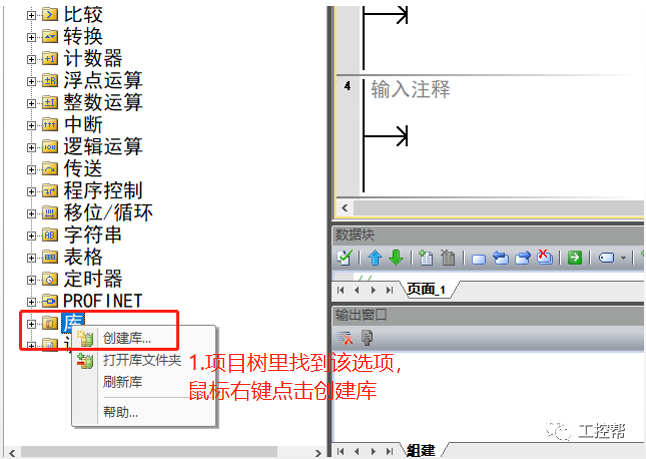

在项目树里找到库，鼠标右键，在弹出对话框点击创建库或者在文件选项下，点击创建也可以创建库文件
3,查看库文件及调用库文件

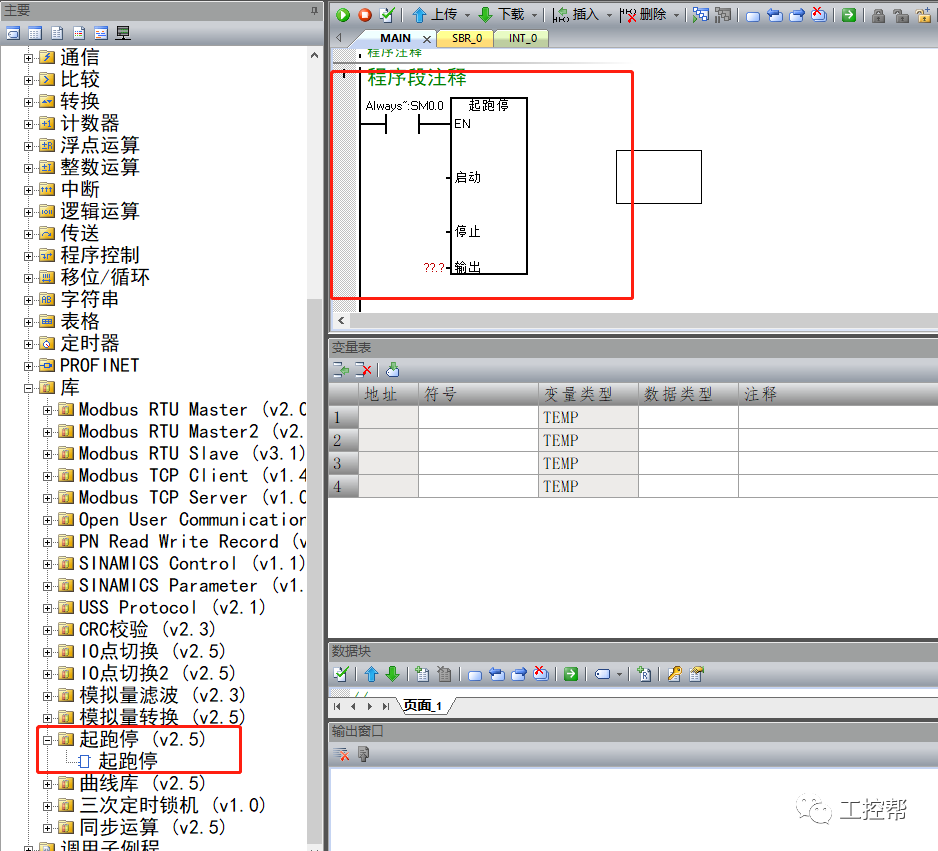

在创建好库文件以后，将软件关掉，重新打开软件中创网，找到项目树里面的库选项，展开，就可以看到新建的库文件指令，将其拖动到程序段中指令库，就可以使用了。如图
这样，一个标准的库文件就创建好了，下次写程序如遇类型程序，可直接调用，方便快捷。
