我们钟表从业者可能都知道，在高级手表的机心中使用的钢螺丝通常是蓝色的，这种蓝色螺丝我们专业术语称之为“蓝钢螺丝”。蓝钢螺丝最初的目的是为了防锈，延长螺丝的寿命，可以达到几十年不生锈，但渐渐的这种色泽漂亮的金属附层成了高级手表机心中的一种装饰。
先了解什么是烤蓝螺丝

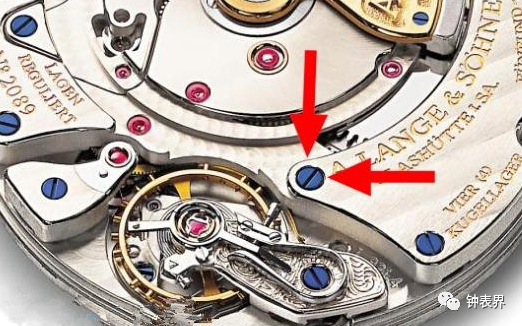

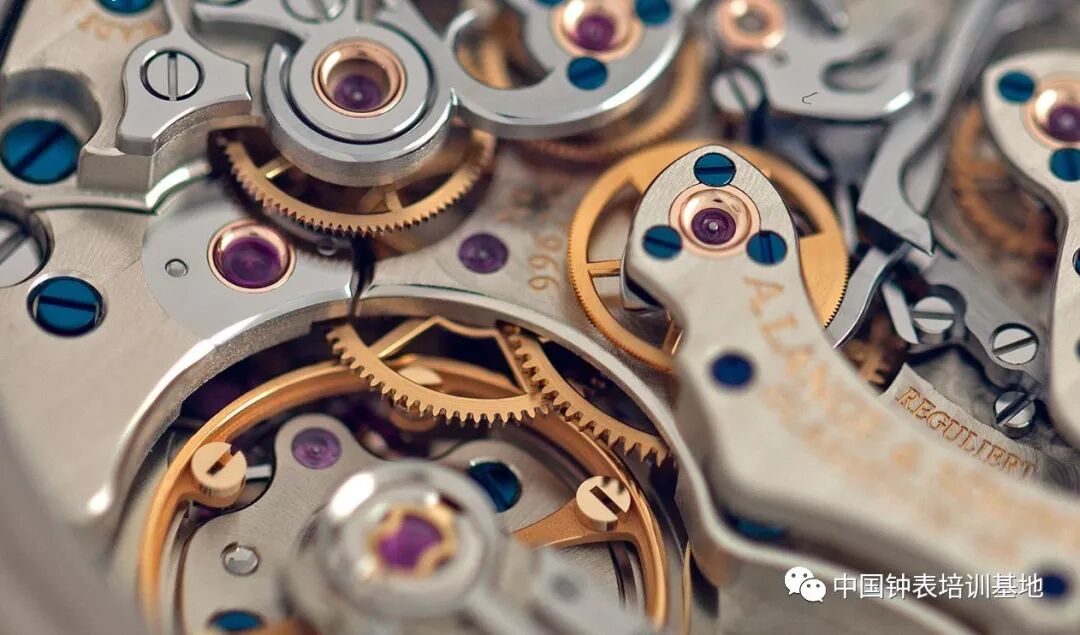

看下图是蓝钢螺丝，蓝钢螺丝是高端腕表的标配，既好看美观又不易氧化，硬度超高，这可是烧出来的，不是染色，要制作这么一颗螺丝可不这么容易。
烤蓝螺丝的制作工程
螺丝虽然是制表中最基础的配件，虽小却是不可或缺的部分，最一开始是由CNC机床制作。每一个螺丝钉的材料和制作成本为1欧元。当然这只是基础。制作出来的螺丝要经过第一道质检蓝钢，然后给平面和各个角进行抛光。
而如果你花高价买了一只顶奢手表（尤其是德国手表）都经过严格手工打磨，机床下来之后至少要经过40分钟以上的修饰打磨。一般都是年轻的制表师用镊子捏着一颗螺丝，在一个锡块上来回打磨，在螺丝顶端做“黑色抛光”。
旁边一个小碟子中装有每个制表师都会用到的蓝黏胶，蓝黏胶上整齐摆放着一颗颗打磨完成的螺丝，这些螺丝是为烤蓝前期做准备的
当螺丝经过多次人工打磨之后，就可以烤蓝了，在这之前项目加盟，它们已经被制表师处理了近一个小时了。如A. LANGE & SÖHNE（朗格）对螺丝加工处理的步骤和上文大体相同，由于产量较高，当然大多数情况下，大公司都仅仅打磨螺丝帽。
火候时间至关重要，颜色变化为红棕色、红紫色、紫色和深蓝色，最后它变成淡蓝色 这中间整个变化过程不超过10秒 所以要眼疾手快的观察到深蓝时就移开 然后余温会然蓝色再稍微变淡一点 如果少时间长了就会烧成了灰色，失败要从新在打磨处理。
有大概一半的蓝钢螺丝都需要重新进行一遍烤蓝工序，因为上色和抛光经常出现问题。后期还需要精细的打磨，目前所使用的抛光工具是用山羊毛做成的刷子，
一枚高端机芯大概需要30个螺丝，但是像一些纯手工顶奢腕表机芯更加复杂，需要普通机芯3-4倍数量的螺丝。这就是顶奢腕表为什么如此昂贵的原因之一。
钢的蓝色实际上是钢的表层氧化层，当钢制零件被加热到特定的温度时会发生不同颜色的变化。不同的温度会产生多种颜色，如稻黄色、棕色、紫色、蓝色。这张照片解释了不同的回火温度和颜色。

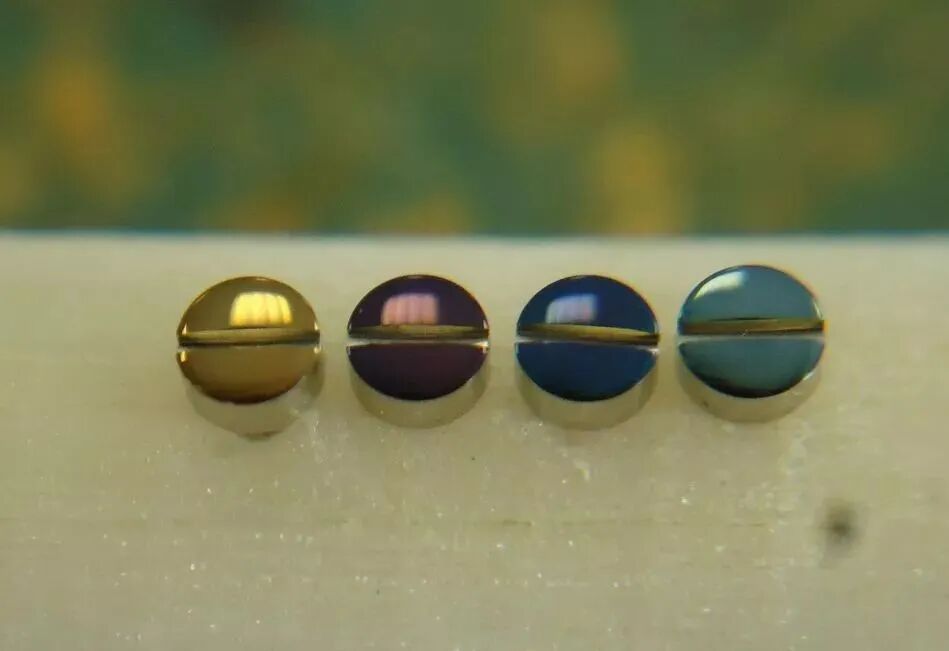

左起：240°C深黄色，270°C紫色，290°C深蓝色和320°C灰蓝色
经过烧制的钢零件不仅仅在视觉上颇有吸引力，事实上每种颜色都表明了钢质零件的硬度。钻具和刀具等钢铁工具通常会被煅烧成稻黄色或褐色，以使其硬化的程度最大化。
零件的硬度对应于回火的温度 – 所以温度越低，表面越柔软。通常，像螺丝这样的手表部件被锻炼成中等到深蓝色，这使得它们足够坚固，不会在受力的情况下破裂，如拆卸机心时用螺丝刀拧动螺丝，烤蓝的相比没有烤蓝的更加坚固。
我们开始讲如何用传统方式为螺丝或其它钢制零件烤蓝。这种技术适用于修复和手表的少量生产。尽管烤蓝机心螺丝很简单，但要想着色均匀，比较需要专业、齐全的工具来完成，我们先看下都需要哪些工具：

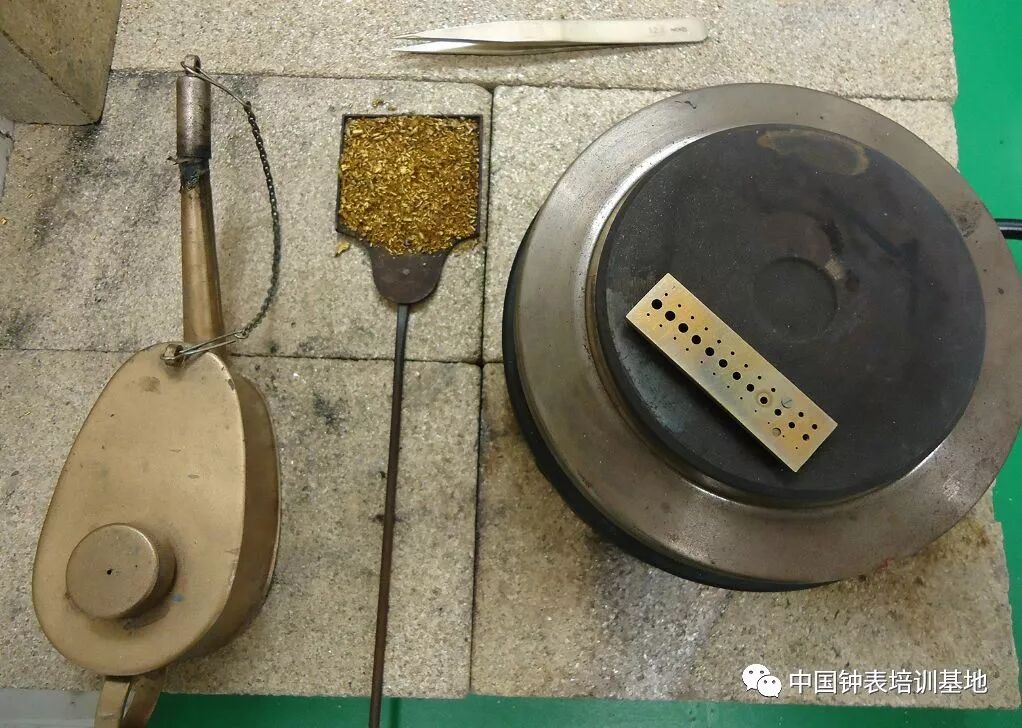

1.电加热器、2.黄铜屑、3.数个螺丝、4.黄铜容器、5.酒精灯、6.防护眼镜、7.异丙醇、8.镊子。
有许多不同的方法来煅烧零件，如酒精灯、电加热器、热风枪等等。今天，我们将用电加热器和酒精灯两种方法来展示这个过程。在加热过程之前将需要喷蓝的螺丝打磨干净，然后仔细清洗是非常重要的 ，钢表面上绝对没有油脂。用异丙醇浸泡的纸巾可以用来清洁零件。
接下来步骤：
1.将一些黄铜屑放在黄铜盘上，然后将螺丝放在盘上。打开酒精灯，然后将黄铜托盘放在酒精灯的火焰端上等待温度升高。注意：确保酒精灯没有放置在易燃物体上或无人看管。
2.来回旋转加热，以确保螺丝的所有部分均匀加热。注意螺丝等待其颜色改变。首先它会变成稻黄色，然后是深黄色，然后是棕色，紫色，深蓝色，蓝色，浅蓝色和灰色。
3.在达到所需颜色后用镊子快速取下螺丝。将螺丝从加热器中取出时，螺丝几乎立即冷却下来，保持烧制而成的颜色。

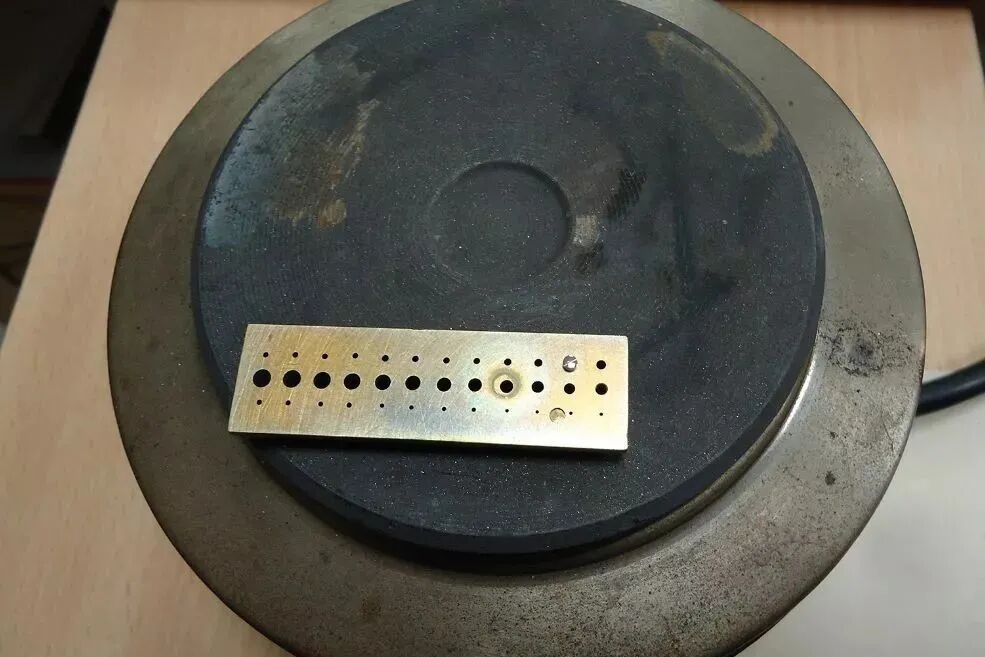

另一种是电烤炉加热器，两者过程基本一致。

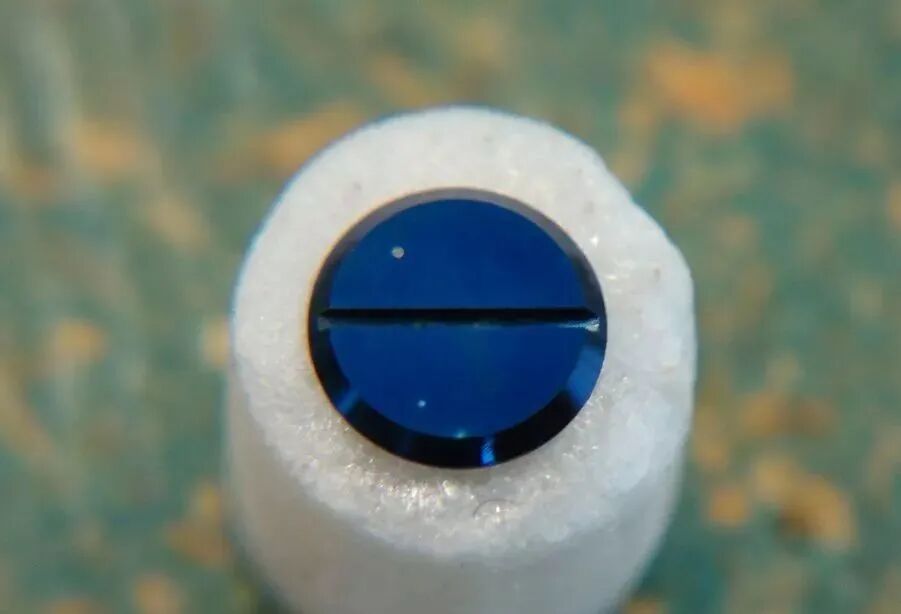

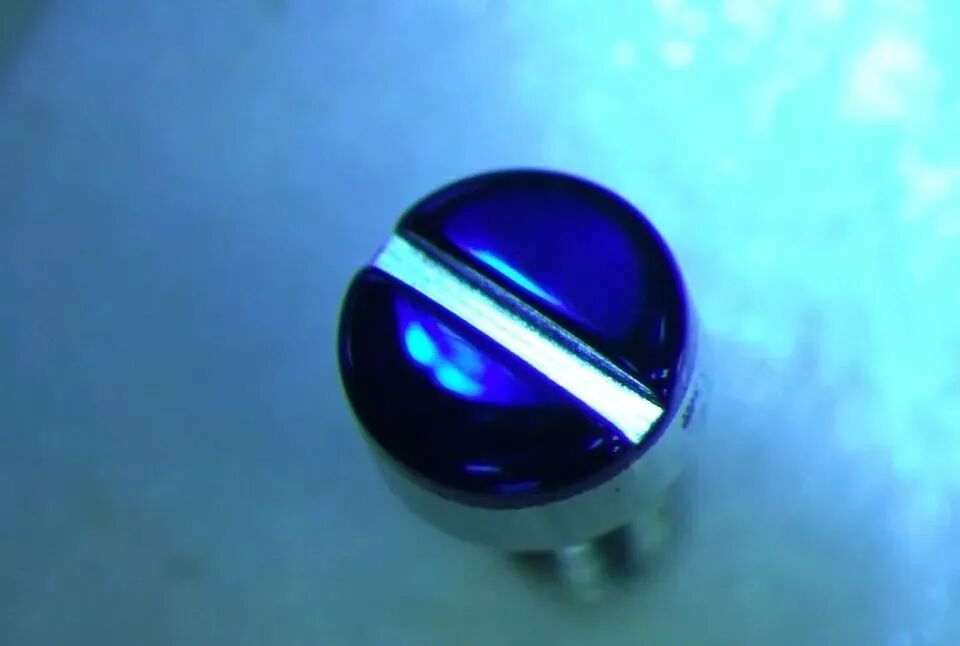

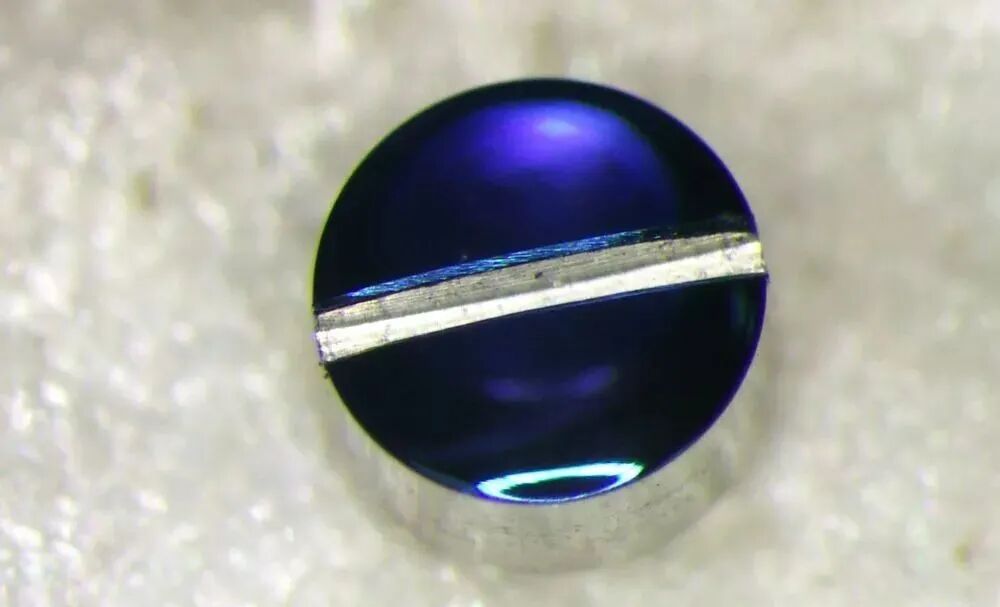

在加热螺丝之前要做好准备，即适当的抛光和清洁，这样可以让烧制后的零件整个表面没有斑点或蓝色变化。如果蓝色不规则有斑点或其他缺陷，必须重复抛光和清洁，然后再次发蓝。请记住，漂亮的蓝钢烧制的关键是做好准备工作。正确准备好螺丝，然后烤蓝的效果类似于这样：
制作蓝钢螺丝加热的过程很快，加热零件达到合适的温度只需要几秒钟。大部分的工作都是在磨和清理螺丝的准备，或多次反复烧制零件以至达到合适的蓝色。
金属表面上的润滑脂污渍、污垢或灰尘颗粒，都会导致零件受热温度不均匀，这些都可能导致产生有明显的斑点瑕疵。这意味着在达到完美蓝色之前，螺丝可能需要多次发蓝蓝钢，并且每次尝试都必须再次对螺丝进行打磨和清洁。比如：

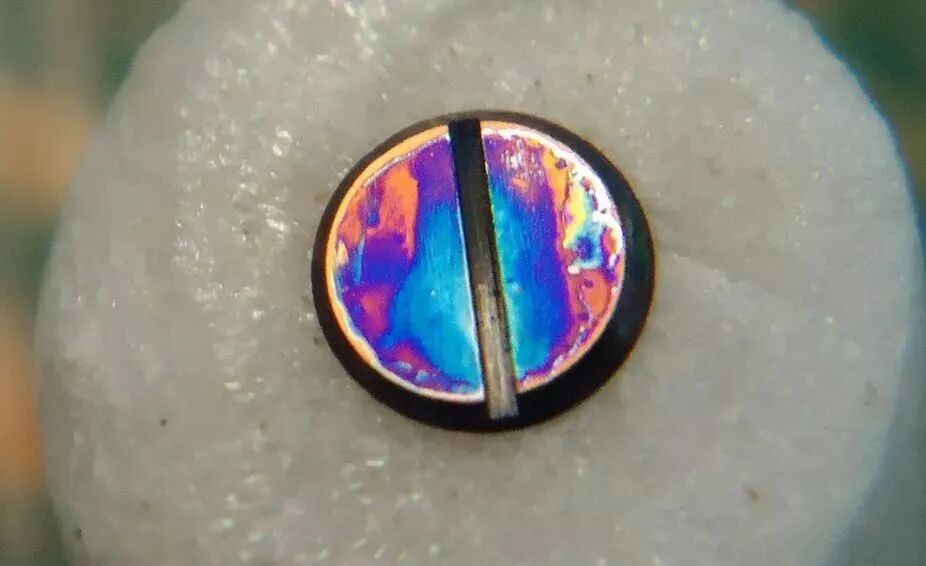

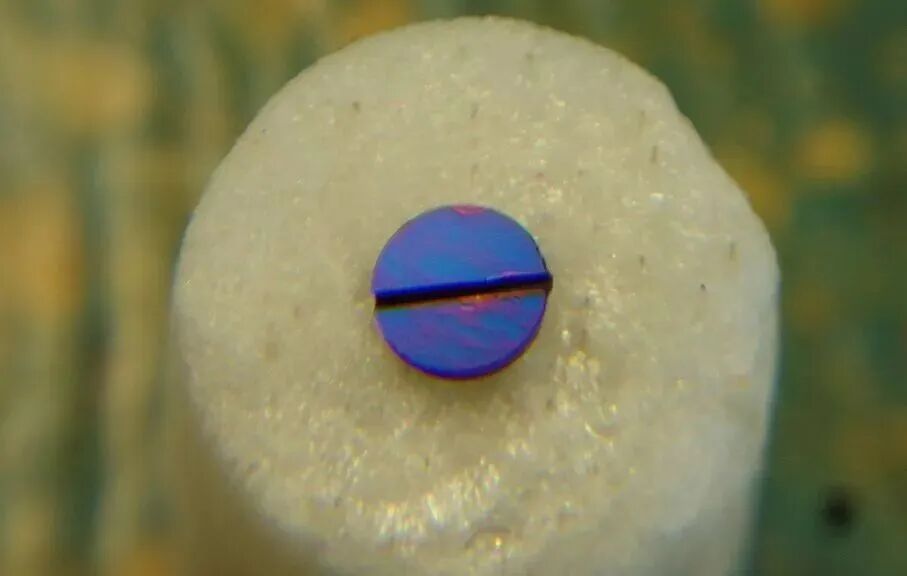

在烤蓝之前，打磨不平整造成的波浪纹理，蓝色不一致。

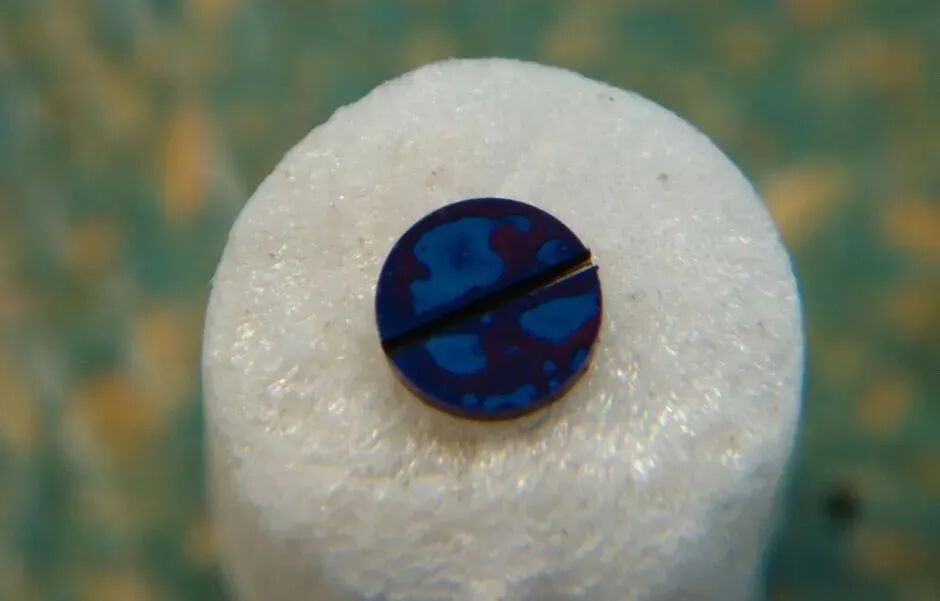

没有完全清洁掉螺丝上的灰尘，导致出现斑点。在烤蓝之前，打磨不平整造成的波浪纹理，蓝色不一致。
没有清洁干净金属表面上的油渍而产生的斑点颜色。
这些烧制失败的零件怎么办呢？经过仔细打磨清洁后可再次烧制。请记住，机心中正确的合适的烤蓝色泽是需要与机心中其他螺丝的烤蓝色泽保持一致。所以，即使螺丝是完美的蓝色，但由于和其他机心螺丝颜色不同也需要重做。有时烧制一个好的螺丝需要半个小时才能完工。要是我们在维修手表时，对旧机心上的螺丝进行补修，需要使用新的螺丝来进行烧制匹配，这是需要非常大的耐心的。
螺丝烤蓝或回火钢螺丝通常是热处理程序的最后部分。这种烤蓝工艺和技术可应用于其他任何钢构件上。
在学习完这些后，我们正在参加第一期“钟表零部件加工与制作班”的同学便亟不可待的尝试烧制了一组蓝钢零件。给下看↓

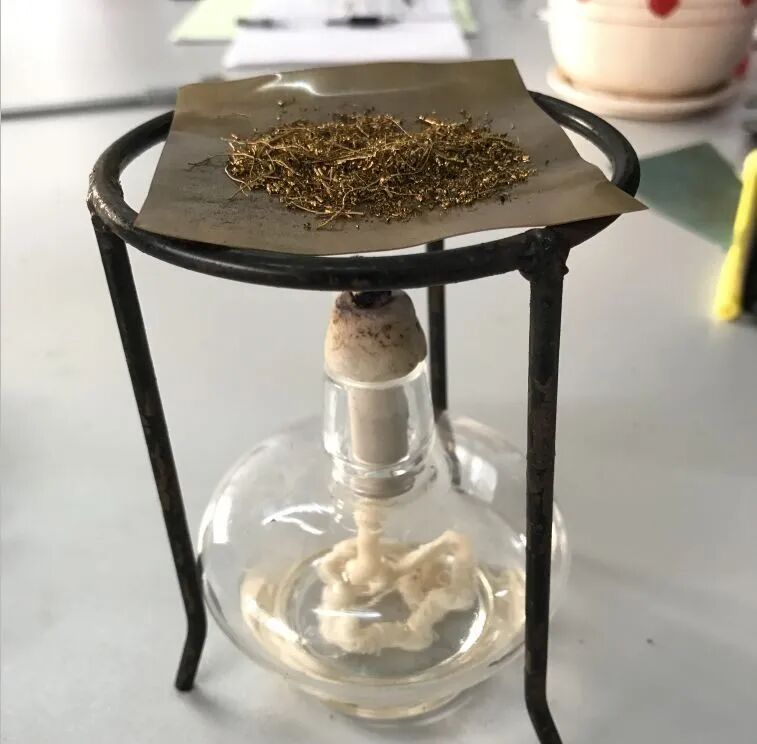

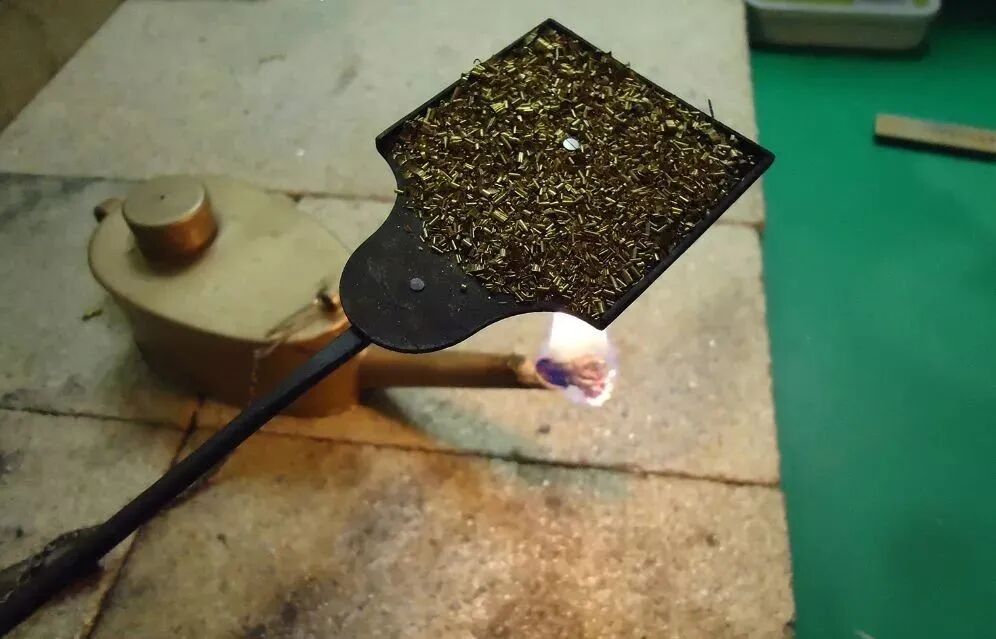

准备酒精灯，加热铜屑至高温，燃烧掉杂物。

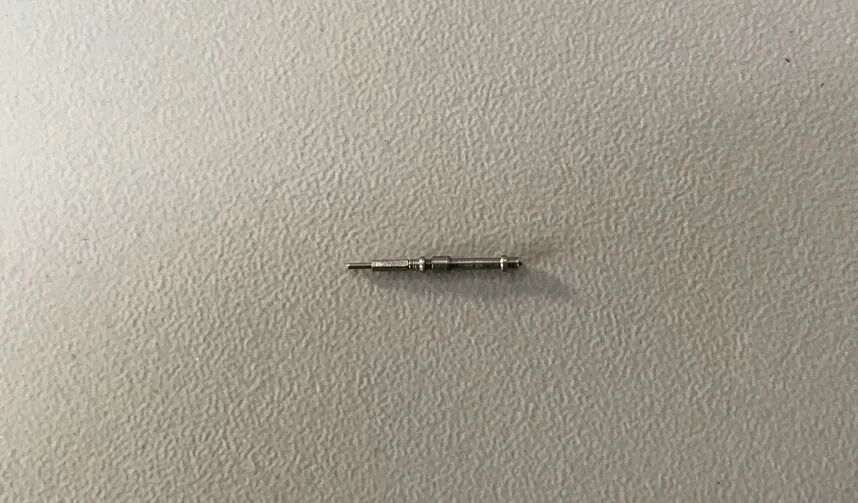

准备好经过仔细清洁、打磨的零件。

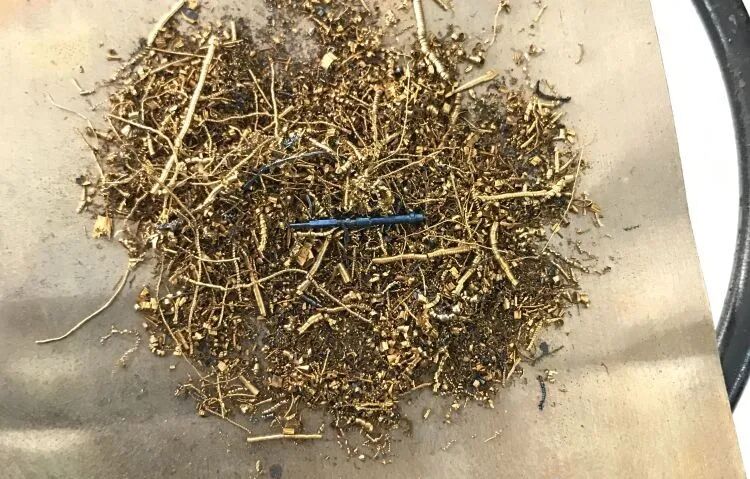

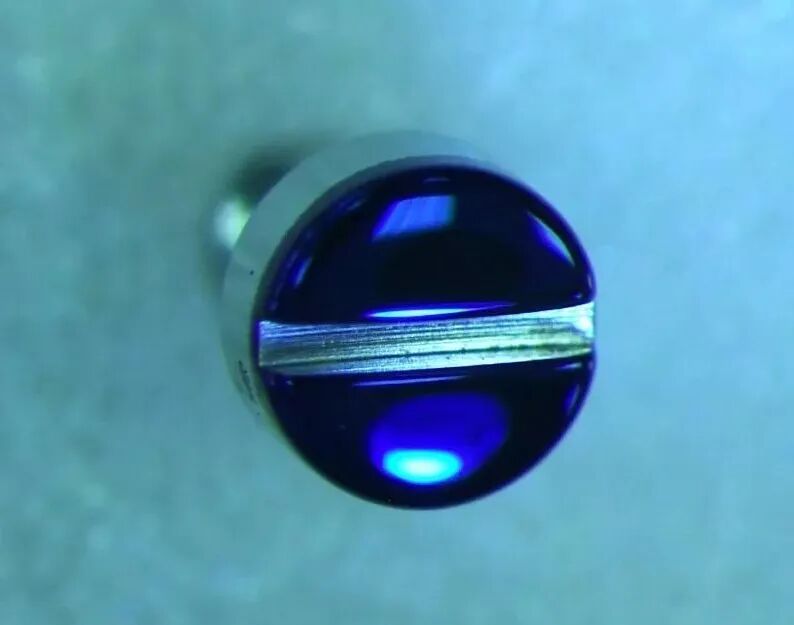

在铜屑里经过高温变化而成的烤蓝零件。
看完后是不是感觉很简单？但是要烧制好漂亮的颜色、你需要的颜色（需要与机心其他蓝钢的颜色一致），是需要非常大的耐心、需要不停的试制，小心细致地控制温度及时间。当然，最重要还是保证操作时安全性，以防引起火灾。
购表小贴士：在螺丝被初步生产出来以后，简单的抛光和上色就需要1-2个小时，还有很大的失败率，单人工成本就已经不低了，一颗螺丝150欧也不算过分了，顶奢腕表的基本素养一定是具备蓝钢螺丝的。
