这篇文章主要介绍三种电器的接线法，有倒顺开关控制三相电机正反转的接法，有电机点动控制线圈电压接法（220V/380V），有交流接触器常见电压等级接法（220v/380V/36V）下 图中所有的交流接触器的多少伏线圈电压的选择，是根据接线需要的伏数来选择的（例如:下面图中36V电压、交流接触器的接法为例，那我们的交流接触器就要选择36v的来接，如果是24V，那交流接触器就选择24V，在控制变压器上就选择24V的接口接线）
下面介绍的是三种电压等级交流接触器的接线图:
36V电压、交流接触器的接法:
这组接线图是由四匹断路器、交流接触器、电动机、开关按钮以及控制变压器所组成的一个线路图。这里主要学习的就是如何把变压器的380伏变成36伏的过程。（图中进线断路器的黄线，绿线，红线都是L线，蓝线是N线。黄线，绿线，红线是不同的三条火线，每两条之间电压是380伏，三条火线与零线之间电压是220伏）如图:

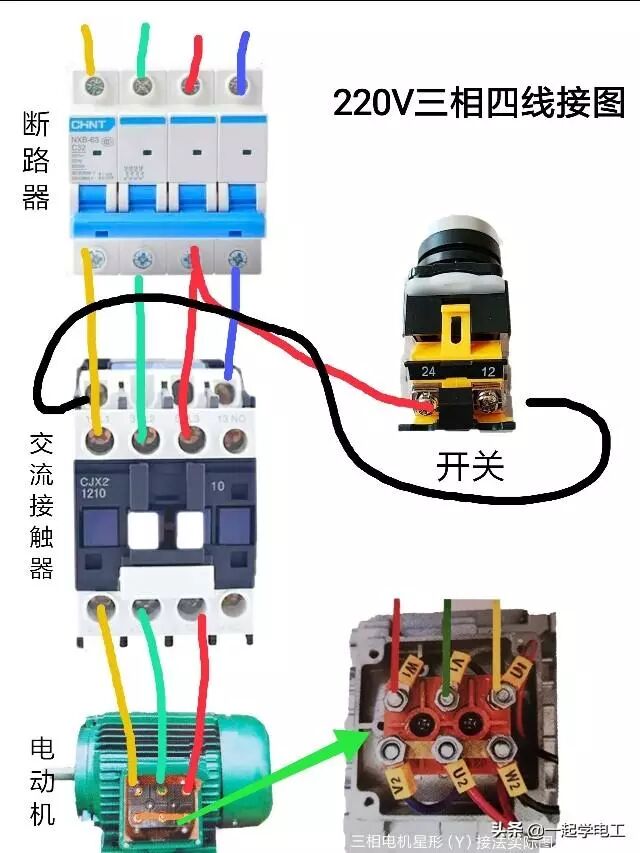

220V电压、交流接触器的接法:
图中进线断路器的黄线，绿线接触器图片，红线都是L线，蓝线是N线。黄线，绿线兼职赚钱，红线是不同的三条火线，每两条之间电压是380伏，三条火线与零线之间电压是220伏。这组接线图是有4p断路器、开关按钮、交流接触器和电动机组成。如图:

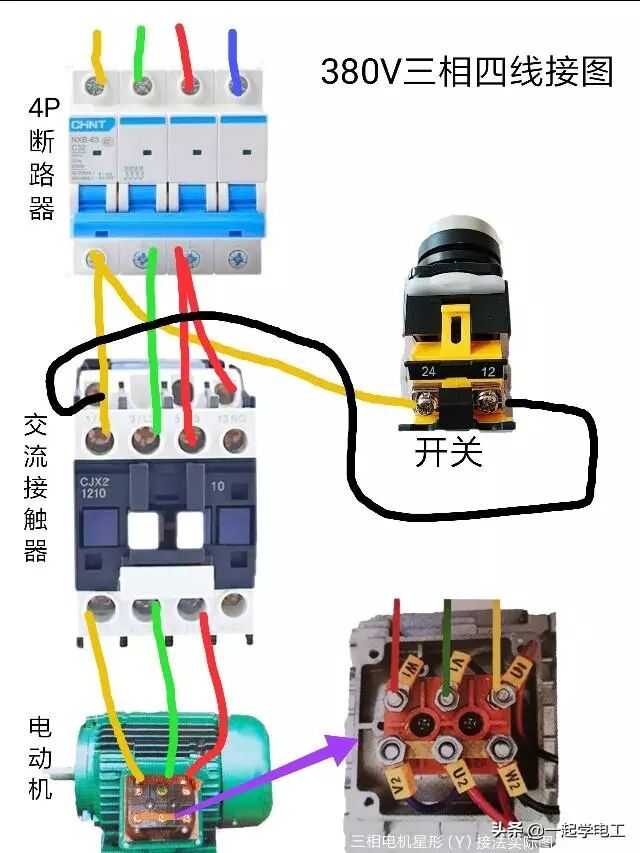

380V电压、交流接触器的接法:
图中进线断路器的黄线接触器图片，绿线，红线都是L线，蓝线是N线。黄线，绿线，红线是不同的三条火线，每两条之间电压是380伏，三条火线与零线之间电压是220伏。这组接线图是有4p断路器、开关按钮、交流接触器和电动机组成。如图:

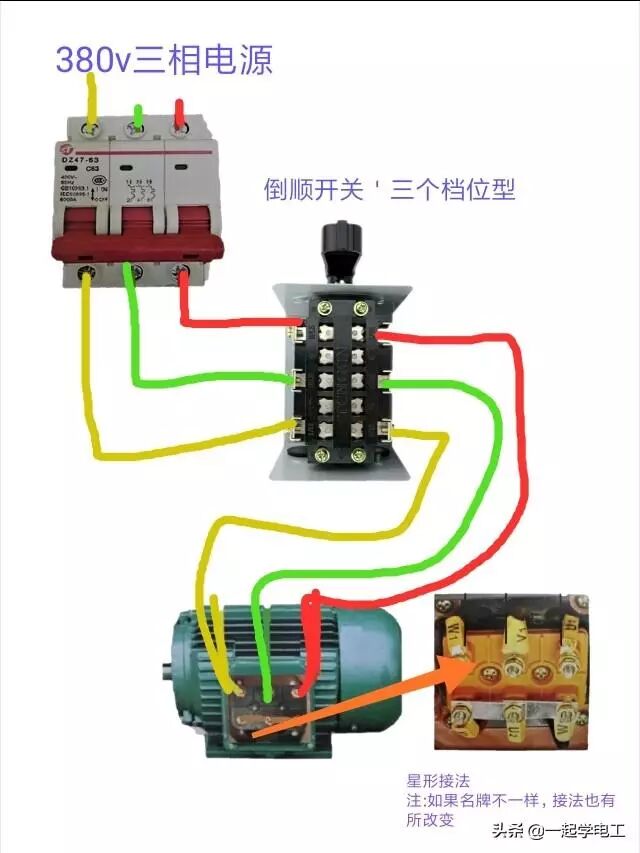

倒顺开关控制三相电机正反转（380V）
通过倒顺开关换相来改变三相电机的转向。这组线路图由3p断路器、倒顺开关、电动机组成。图中进线断路器的黄线，绿线，红线都是L线，蓝线是N线。。如图:

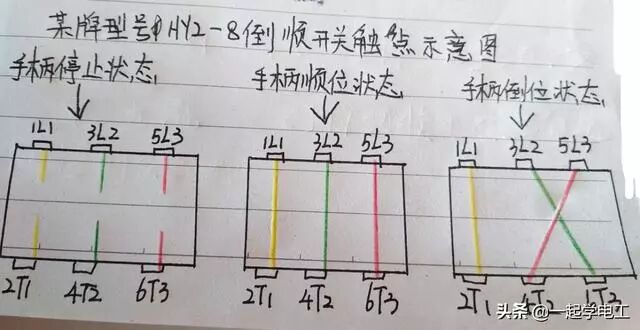

倒顺开关接法:
下面是电动机点动控制、接触器线圈电压220伏380伏的接法。
点动正转工作原理:先合上断路器开关。
启动:按下按钮→交流接触器线圈得电→交流接触器主触头闭合→电动机得电运转
停止:松开按钮→交流接触器线圈失电→交流接触器主初头断开→电动机断电转停
停止使用时要断开断路器开关。

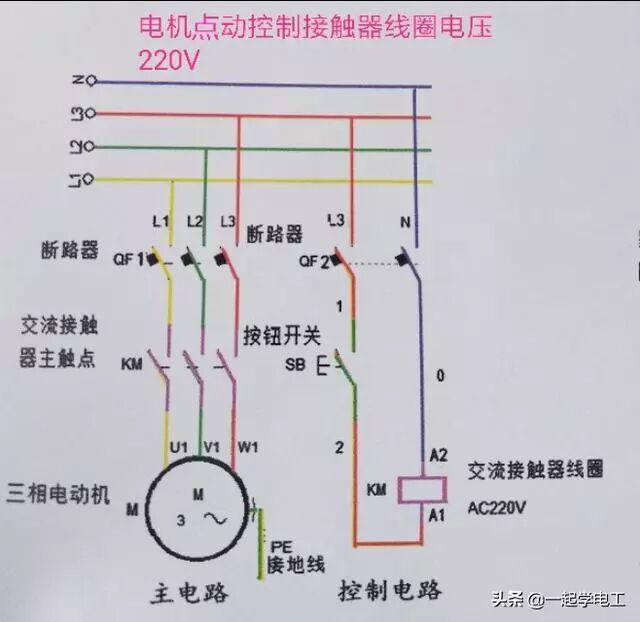

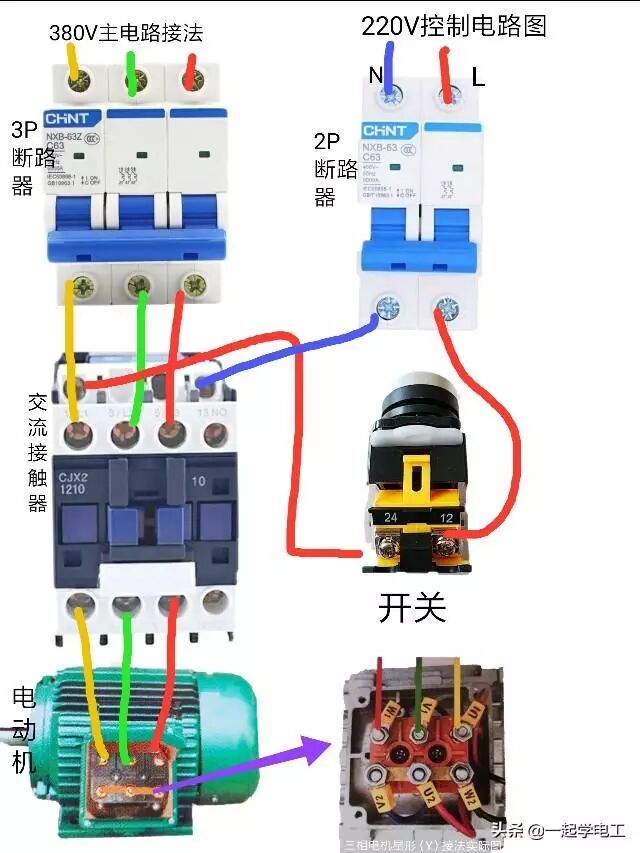

电动机点动控制、接触器线圈电压220V接法和原理图，这组线路图由3P和2P断路器、交流接触器、电动机、开关按钮组成。图中进线断路器的黄线，绿线，红线都是L线线，蓝线是N线
如图:

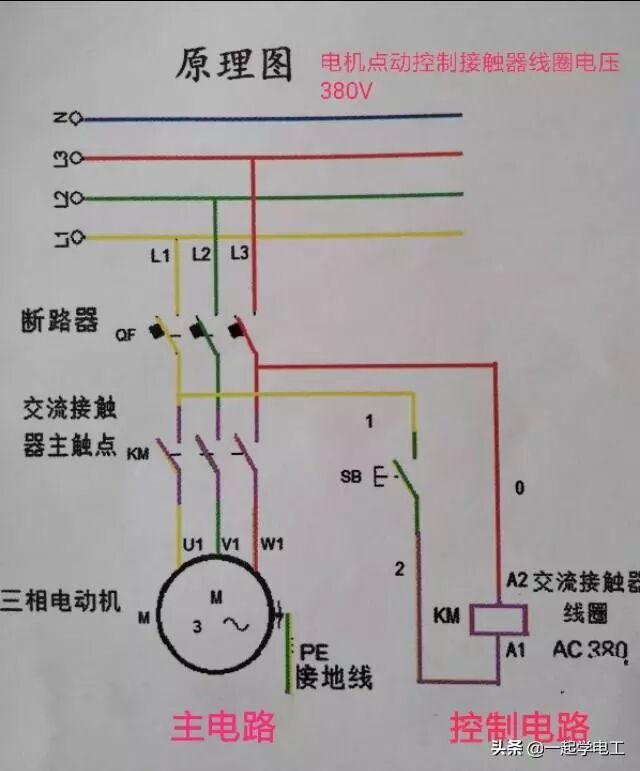

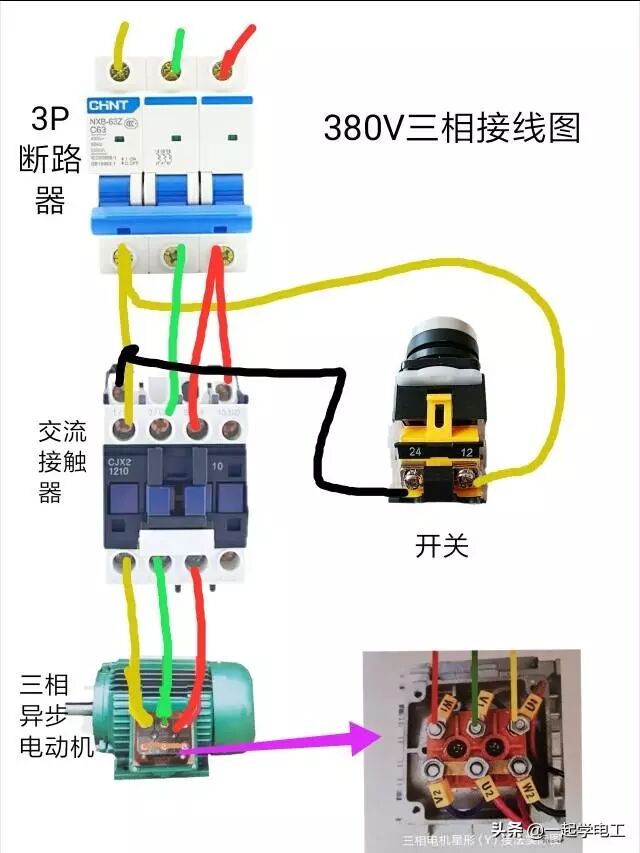

电动机点动控制、接触器线圈电压380V接法和原理图，这组线路图由3P断路器、交流接触器、电动机、开关按钮组成。图中进线断路器的黄线，绿线，红线都是L线，蓝线是N线。
如图:
图中所涉及的符号代表:
km是交流接触器
SB是按钮
M是电机
QF或者QS是断路器
L是火线
N是零线
2P、3P、4P是两极、三级、四级的断路器（断路器手柄一排下面的按钮，多少个按钮就是多少级或多少P）
