导读
磁性原件用于交换式电源供应器的结构中，必须遵守一定国家或是国际上的安全标准。各国家、各行业间的安全规格标准存在一定的差异。
标准规格
U.L(Underwriter Laboratories)
北美合众国标准规格，此规格比较集中防止失火的危险，耐压为1.5KV AC，在隔离式变压器结构中U.L与C.S.A规格限制线圈温升至65℃以上需用105等级的绝缘
C.S.A(Candanian Standards Association)
加拿大的标准规格。
V.D.E(Verband Deutsher Elektronotechniker)
欧洲所使用的德国标准规格，目前V.D.E已成为较受欢迎的标准，其安全标准考虑较为严格，其规格设计着重为保护操作人员的安全，其安全标准对线圈绕线方法与输入与输出的隔离有较严格的要求，需耐高压3750V AC。
变压器的绝缘电阻
在变压器结构中，在绕组与铁芯与铁架之间，在一分钟提供500V DC的电压情况下，至少要拥有100MΩ以上的阻抗。
变压器的湿度阻抗
在高湿度91～95%的情况下，温度在20～30℃之间，连续在环境测试机48小时的动作后，变压器一次侧与二次侧须能够承受3750V AC.即变压器在此环境中须保持绝缘阻抗及介电强度。
下圈6-2代表变压器的介电强度，在此绝缘层是接触在一起，而且测试的电位则加诸于外部表面，所用交流值必须具有50HZ或60HZ的正弦波，测试1分钟内不能有绝缘破坏的现象。
电子设备分类
第一类(Class Ⅰ)
此类设备用以下两种方式来防护电击 (1).用基本绝缘者；(2).假如基本绝缘被破坏，而危险电压用导线连接方式到大地导体为保护方式者。
此类设备也可能用双绝缘(doubie insulation)或补强绝缘(reinforced insulation)来设计或者只操作于安全极低压线路上。
第二类(Class Ⅱ)
此设备不单只靠单层绝缘来防护电击，且须增加安全性，如用双绝缘或补强绝缘，而不提供接地保护者。设备种类如下：
(1).电子设备被绝缘材料永久且实质上的包封着.(即导组件被包复，只有小的零件露在外面，如铭板.螺丝.拉钉等.这些小零件与危险电压之间做补强绝缘，此设备称为第二类绝缘机壳设备。
(2).电子设备被金属机壳包封，其内部已用双绝缘或补强绝缘，此设备被称为第二类金属机壳设备。
(3).此设备为以上(1)(2)两种之结合。
第三类属(Class Ⅲ)
此类设备乃靠SELV(Safety Extra Voltage)线路来防止电击。
变压器相关安全规格：变压器有温度等级之分，当温度高于周围温度25℃以上时热电偶规格型号，U.L/C.S.A规格会对变压器温度订出额定值，用两种方法来做温度的量测，第一种称为热偶法，第二种称为电阻法。热偶法： 利用热电偶所产生的位差热电偶规格型号，由仪器记录；电阻法：利用铜的绝对零电阻温度为基准来计算：
铜的零电阻温度 ： -234.5℃
测试前环境温度为 ： T1 测试后本体温度为： T2
测试前初级电阻为 ： R1 测试后初级温度为： R2
绝缘等级分为以下七个等级兼职赚钱，每一等级温度如下表：

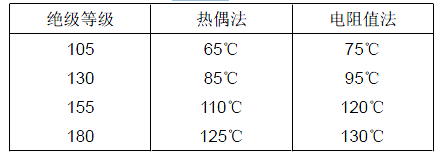

下表表示可接受之温升度数，其方法差10℃：
变压器安全规格沿面距离
为了符合U.L ， V.D.E等严格的电气规格，在变压器引脚与绕组之间必须有一定的安全距离，合乎附表7-3之沿面距离的规定。
为了更节省沿面距离的作业工时，可以在开线架模时，预留安全的距离或另外为沿面距离的塑料片另外开模，如低频用的护套。
