大家遇到CAD图纸复杂面积和弧线cad怎么画弧线，是否为复杂图形计算面积和周长而发愁呢？
在形状比较复杂（有直线和弧线在一起）的时候，如果原先没有描好边界线，要计算面积，则要使用多段线命令（pl）来描好边界线，再用求面积命令（aa）并选对象（O）来求得已描好的图形的面积。
1、以如下图形实例详细解读：
1)、输入pl，按空格执行；
2)、一般选择左下角（形成一个习惯以免最后忘记从哪里开始点的）点第一点；
3)、当后面要描的是直线时，直接一个一个点击各个转角点；
4)、当要描的是圆弧时，输入a，空格，转为画弧线模式，再输入s，空格；
采用经过第二点的方式来画弧线（一般这是最为方便的），点击弧线中段的某一个交点（当没有交点时，设置自动捕捉里面的中点要选中，以便选择弧线的中点作为第二点）为第二点，再点弧线的另一端点，就描好了这一段弧线（这是圆弧的，有时不是圆弧，就暂且按圆弧一小段一小段尽量贴近的方式描过去）。
5)、当后面的还是圆弧时cad怎么画弧线，继续输入s，空格，重复画弧线。
6)、当后面是直线时，输入字母L，空格，转为描直线模式。（转为直线时，一定要前一段弧线已经画完才能转换中创网，不然还在画弧线当中cad不能理解该输入的参数，当已经输错时，按一下Esc键可退出这一个参数的输入）。
7)、有时觉得前一段线（直线弧线均同）不满意时，输入u，空格，可取消前一段线，重复输入u和空格，可一段一段往前取消，退回去，而不用全部重来。
8)、画完最后一段时，应点回最初开始的那一点，输入c，空格，封闭该区间，这样，就描好了一整个区域的边界线。可以用面积命令aa来求面积了。

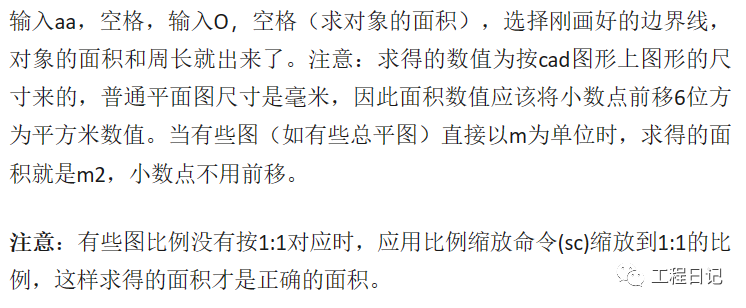

2、面积命令

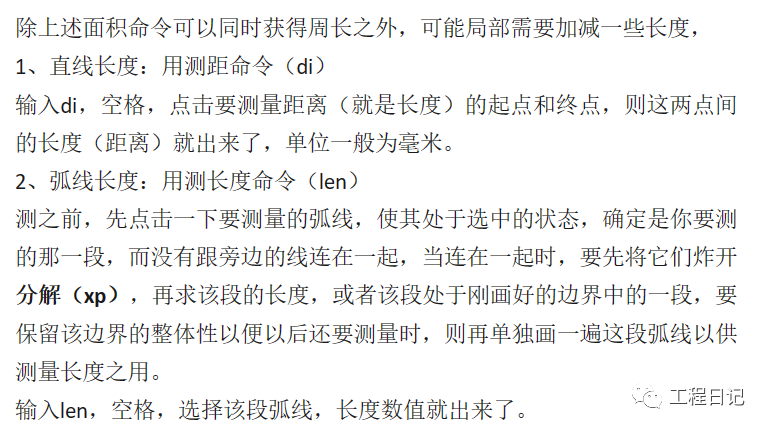

3、计算长度：
