今年注册供配电考试补考的案例题很有意思。十分贴合实际设计。其中一道题是标导线数，是的，没错，画照明平面图的入门技能。不过近些年照明平面图标导线数的好像不多了。
从图中可以看到，A处所在回路为AL1-1箱的W2回路。该回路包含左侧两列LED平面灯以及入口过道的LED筒灯。
左侧两列LED平面灯由一个双联开关控制；LED筒灯由两个单联双控开关控制。
题目求取A代表的数值。只保留所求回路的简化图如下：
可以清楚的看到，W2回路分为两个控制区，一个是LED筒灯，一个是LED平面灯。
灯具接线分析：
1）LED筒灯：
该控制区采用单联双控开关（实质为一个单刀双掷开关），实现效果即为异地（两地）控制。任何一个单联双控开关均能开闭LED筒灯。
以左侧灯具回路进线为源头开始单联双控开关什么意思，首先处理开关的接线。电源进线相（火）线首先经过左侧第一个LED筒灯的暗埋盒子借道往上走，进入左侧的单联双控开关。然后再往第一个LED筒灯返两根控制线，两根控制线经过第一个LED筒灯的暗埋盒子继续往右单联双控开关什么意思，一直走到最右侧的单联双控开关处。
最右侧单联双控开关引入两根控制线，然后引出一根导线，引出的这根导线沿原路返回，同时通过这根导线将所有LED筒灯并接于N线上。
至此，LED筒灯的控制线接线完毕，当然，别忘了I类灯具还需要配置一根PE线。
2）LED平面灯

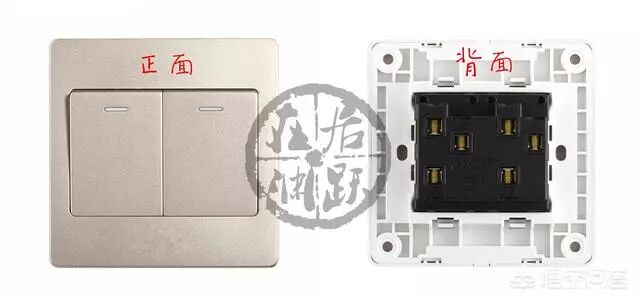

LED平面灯就很简单了。一个双联开关。其电源线路由引自左数第二个LED筒灯，一根相（火）线先进入双联开关中创网，然后引出两根控制线，设计上可以选择一根控制线控制一二行灯具，另一根控制线控制三四行灯具。
LED平面灯电源线路从第二个LED筒灯处引出，但因为LED筒灯受另一个开关控制，因此LED平面灯电源仅是从第二个LED筒灯处借道路过，其相（火）线应引自第一个LED筒灯之前，否则，控制上LED平面灯就和LED筒灯套娃了。
再次提醒别忘了PE线。

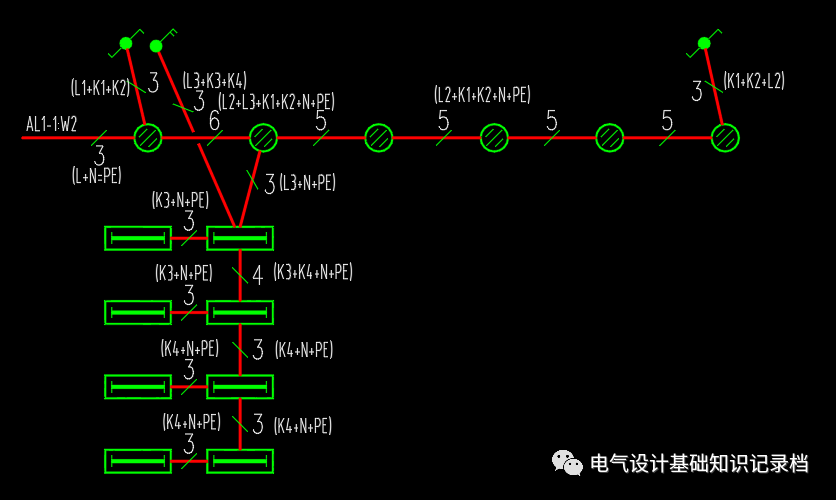

导线标注完成图如下：
