苹果A1502笔记本电脑
充不进电怎么回事
维/修/日/常 查/找/元/凶
接可调电源小绿灯不亮，触发显示一个电池图标后掉电。确实是充不了电，电池的电也用完了，所以现在暂时不能正常开机进系统。
除非拔掉电池不接就可以正常开机，或者把充电功能修好给电池充电，使电池有足够电之后才能带着电池正常开机。
01
故障分析

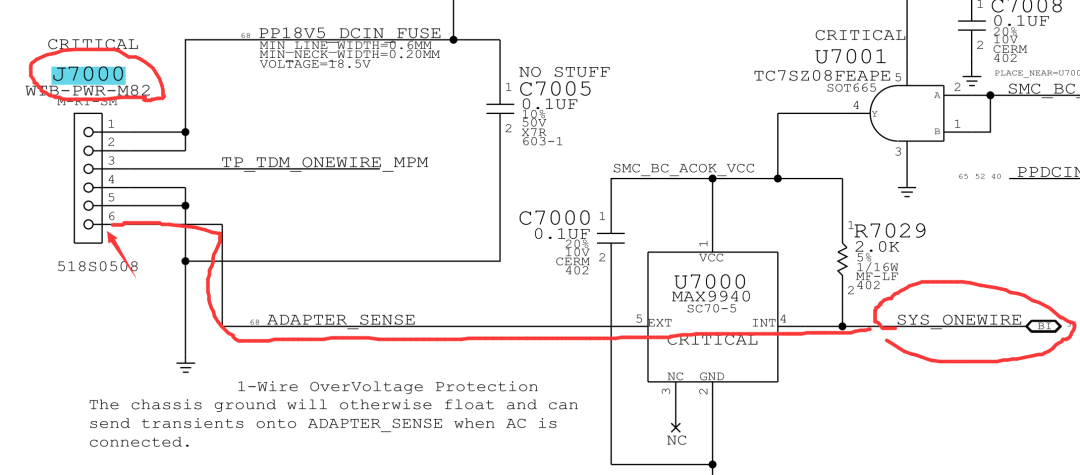

小灯不亮，直接测主板接口J7000的第6脚电压，因为这个脚连接着onewire总线，也就是熟知的中间针，这种不用看图纸直接就可以量到的，测量只有0.8V这样。
当时以为这种问题应该可以轻松秒杀的，所以也就没拍照这个电压。既然机子能开机显示电池图标兼职赚钱，那应该不会有什么大问题。
简单测EC供电复位都是正常的3.3V，所以PP3V42_G3H也是正常的了。就这个onewire总线电压不对，用示波器也确实抓不到波。

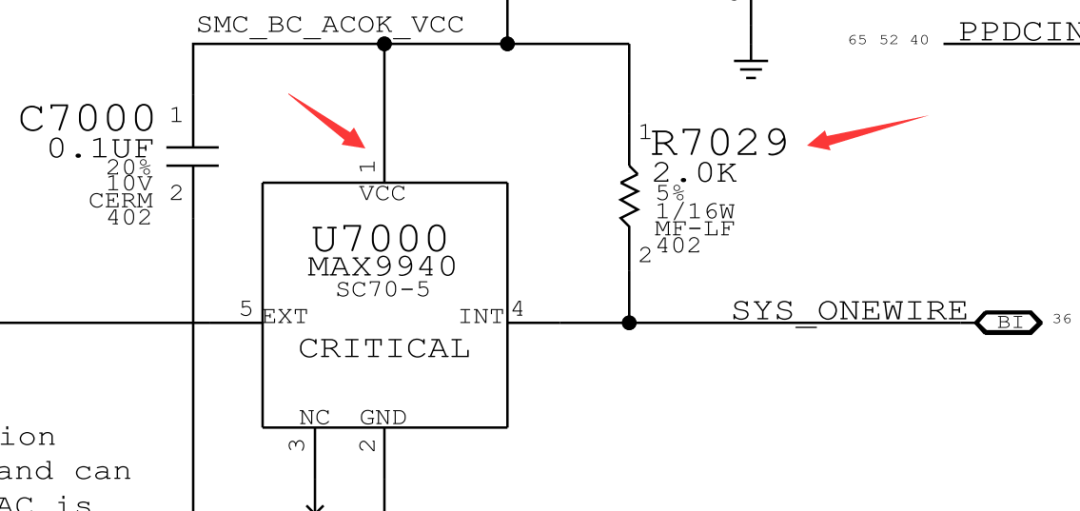

测量U7000的1脚3.3V也是正常的，上拉电阻R7029也正常，4脚、5脚都是一样的电压0.8V。首先更换了U7000完了一样，拆掉U7000把4/5脚直连也一样，测对地值无异常，果断订料板换EC！
实际维修中绿灯不亮或者不触发很多都是EC的问题，直接换。
02
维修过程
第二天料板到了，拆EC用钢网植球换上去，通电绿灯亮起！想来秒杀，但电流却定在0.4不动了，几次测试都是这个电流，确实还不行。这个电流不会是EC没焊好烧了CPU吧？此时测也是有CPU供电的1.78V左右，几经思考决定拆下EC再次植球重新焊接，完了还是一样的电流，人家本来能亮机的呀……
等久一点看发现触发0.4锂电池充不进电怎么修复，过一会之后会自动重启然后还是0.4，过一会又重启电流上去了，看起来是跑码的！断电接屏再次测试，也是历经几次0.4重启之后电流跳变到1A以上锂电池充不进电怎么修复，但等了好久好久好久，屏幕始终没亮起。

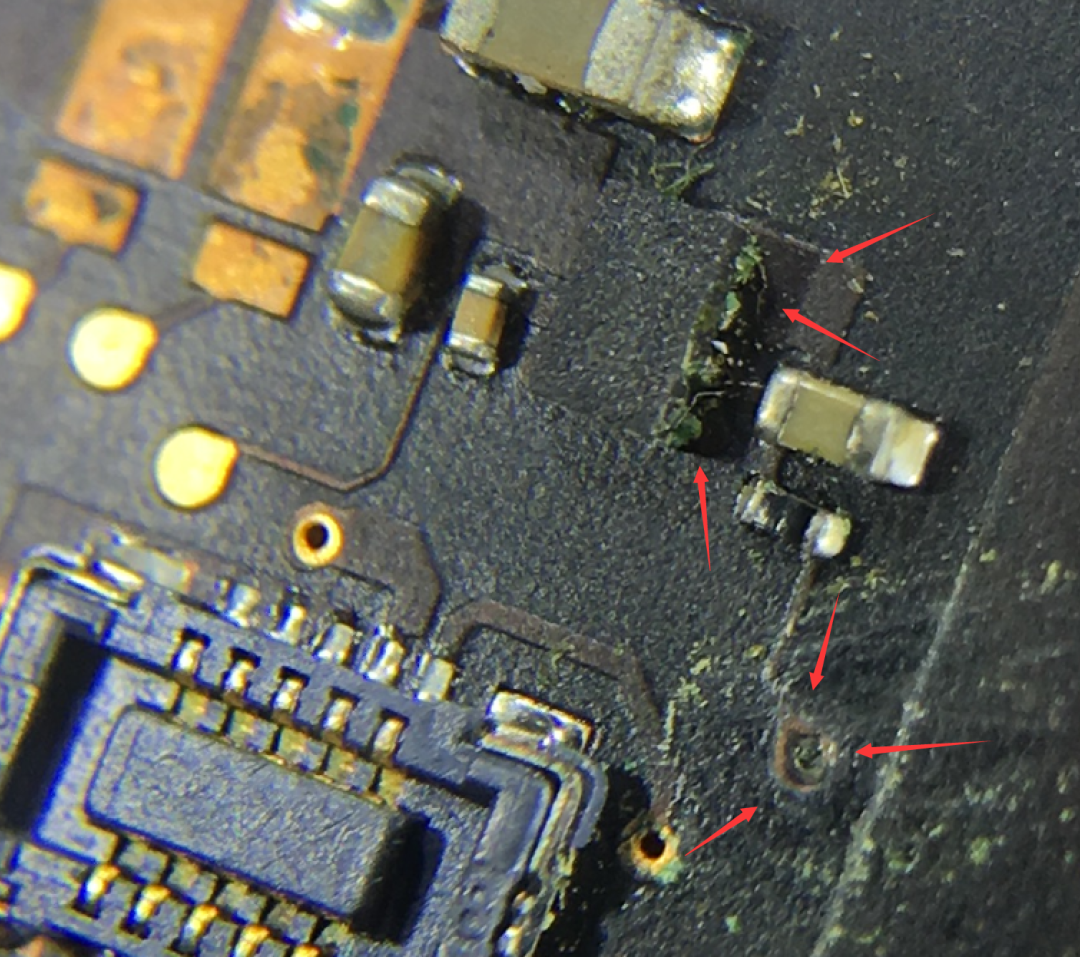

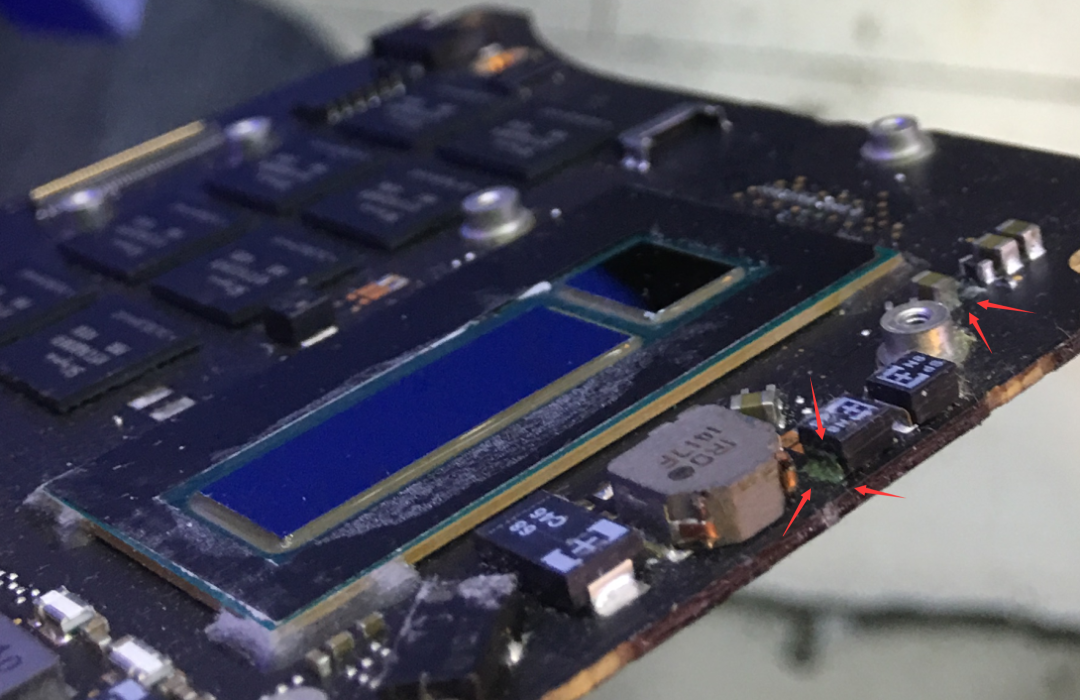

万般无奈之下，拿着主板到处望，会不会是哪里不小心碰掉了某个小电阻？然后就看到了这些。

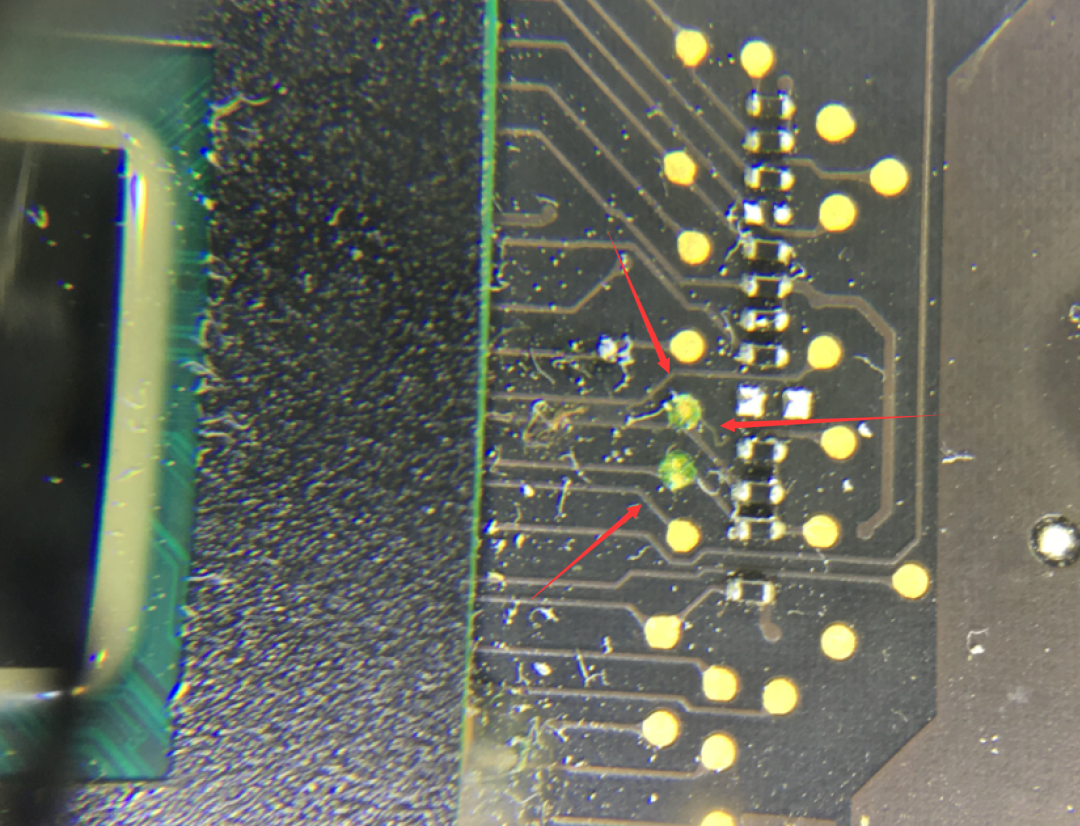

更换清洗这些个元件之后然而原故障，难道CPU底下也有腐蚀？要干CPU了吗？绿灯已经亮起并且能触发上电，说明这个EC应该是可以的吧！CPU的可能性还真大喔。
不过人家本来能亮机的，最终我没干CPU。再订个料板吧！还不行再干也不迟。
03
维修结果

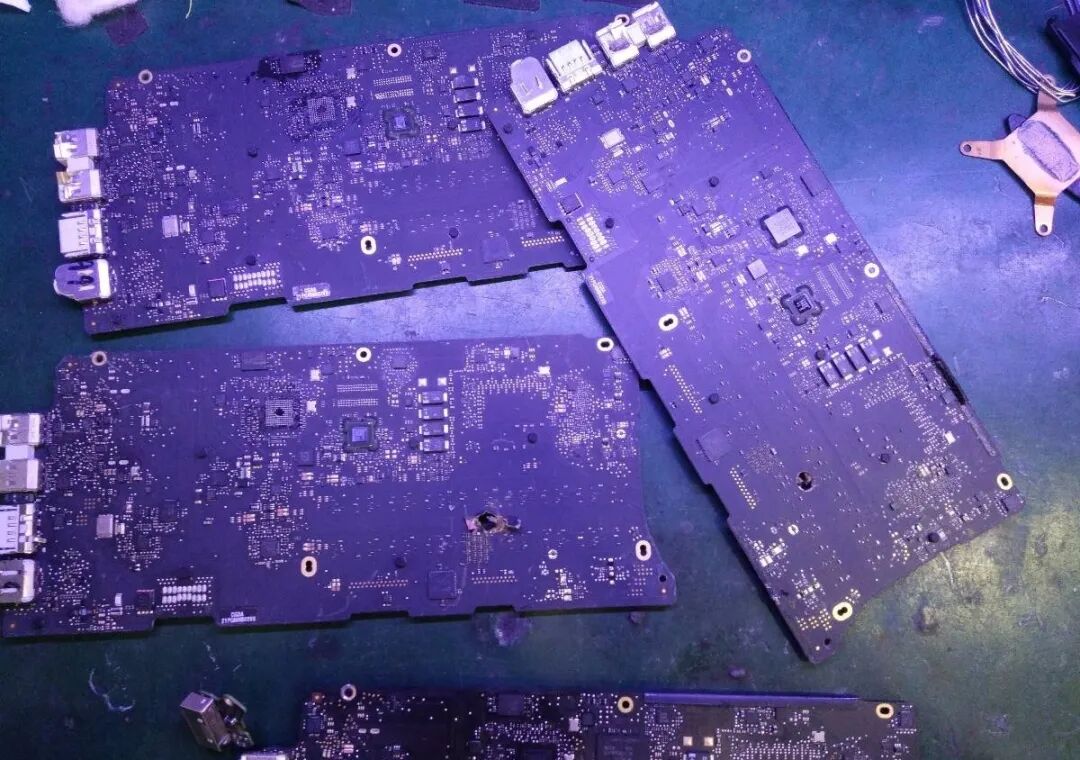

收到了两块料板，三块料板同框的样子：
拆下EC钢网植球也是分分钟的事情。换上另一个EC之后，只见小灯亮起，电流瞬间飙升，接屏直接亮机收钱！
竟然是换的第一个料板EC有问题！它绿灯又能亮又能触发的。

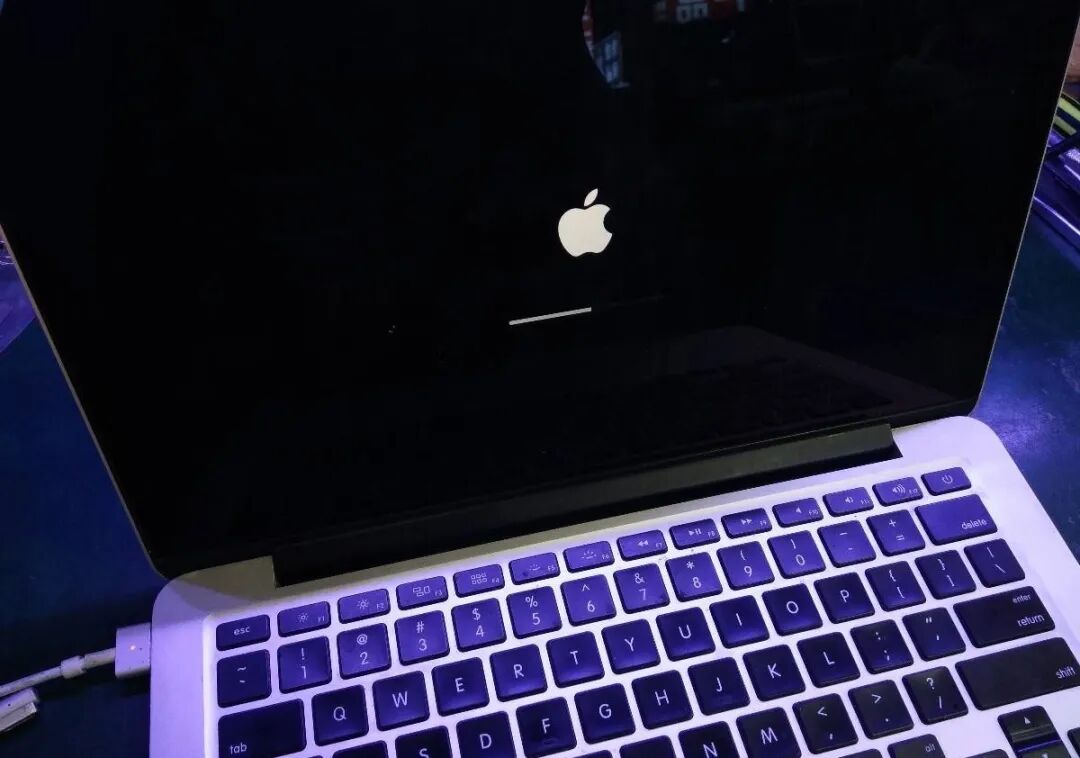

在此提醒原来能亮机的换EC后不亮了，还是得先怀疑刚换上的这个元件呀！如果贸然去动了其他地方说不定还会扩大故障，到时越修越修不好了！不过我这里别的地方有明显腐蚀的，想不动也有点难。最美亮机图：
●END●
本案例由迅维会员（竟Sr谁伴我闯荡）原创提供
未经允许禁止转
