PDPS软件中asc文件用什么软件打开，焊点数据通常是通过外部数据文件导入的形式加载的，而设计人员提供给仿真人员的通常都是机器人工作站数模文件，那么如何将焊点数据提取出来呢，本期就来为大家介绍一种基于IGES格式文件的焊点坐标数据提取方法。
1
焊点数模文件提取
1.1

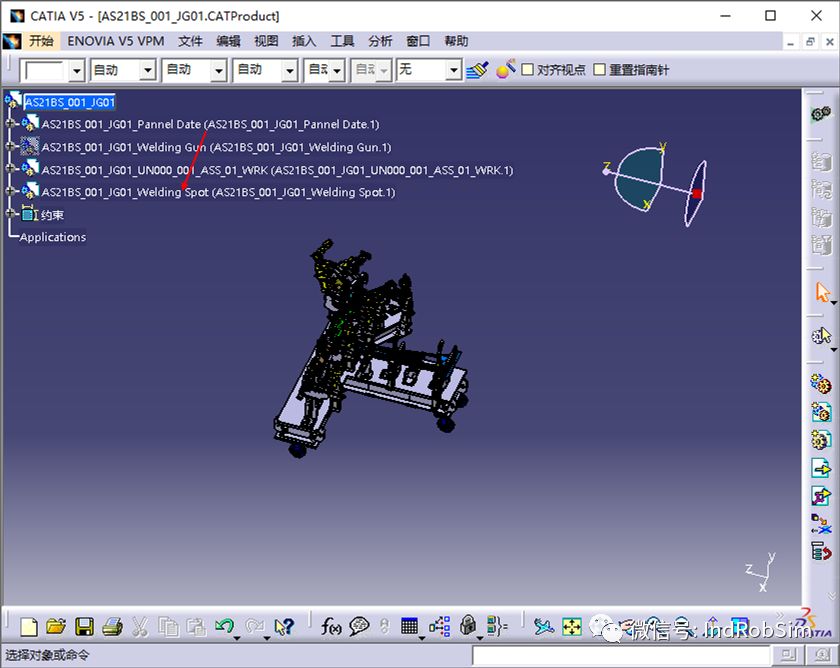

使用CATIA软件打开夹具数模文件，一般情况下为进行数模拆分的机器人工作站中夹具、焊接板件、焊点坐标数据会装配在一起，在左侧浏览树中带有Welding Spot字段的资源节点文件即为焊点坐标数据文件。
1.2
左侧浏览树中展开焊点坐标数据资源节点创业项目，在其下一级资源目录文件上双击，然后右击此文件，在弹出的快捷菜单中依次点击“……对象”→“在新窗口中打开”，将焊点坐标数据文件在“零件设计”模块中打开。
1.3
点击“文件”菜单，在弹出的下拉菜单中选择“另存为”，将焊点坐标数据文件保存为igs格式文件。
2
焊点坐标数据提取
2.1

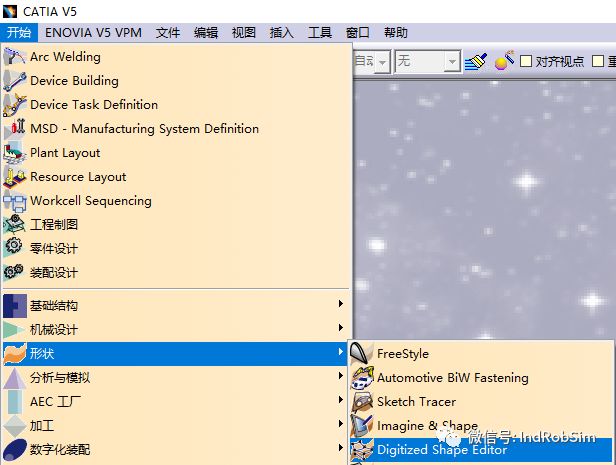

点击“开始”菜单，在弹出的下拉菜单中依次选择“形状”→“Digitized Shape Editor”,在弹出的新建零件对话框中点击确定按钮，打开“数字化图形编辑器”模块。
2.2
点击右侧工具条中的“Import”
命令按钮，在弹出的Import对话框中浏览到保存的igs格式焊点坐标数据文件，然后点击应用按钮，再点击确定按钮，焊点坐标数据被导入。
2.3
点击右侧工具条中的“Export”
命令按钮，弹出Export对话框。点击左侧浏览树中的part1asc文件用什么软件打开，然后选择要导出文件的保存目录，文件名称为Weld point，文件格式为asc，点击确定按钮，焊点坐标数据被提取，并且被保存。
3
焊点坐标数据查看

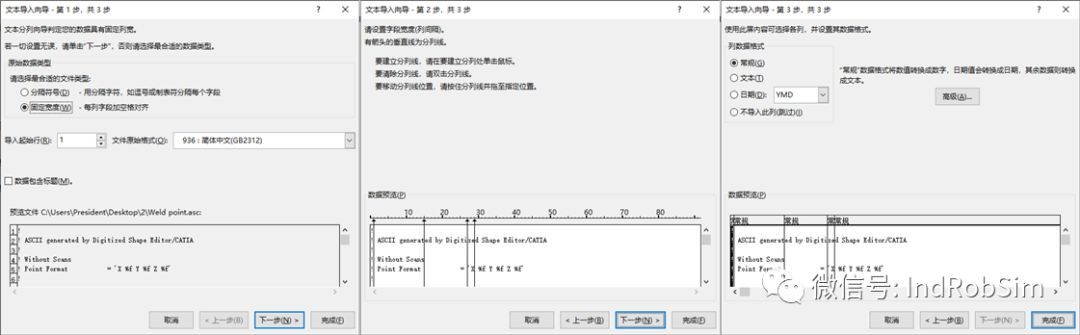

使用Excel电子表格软件打开保存的Weld point.asc文件，在弹出的文本导入向导中三个步骤均保持默认设置。

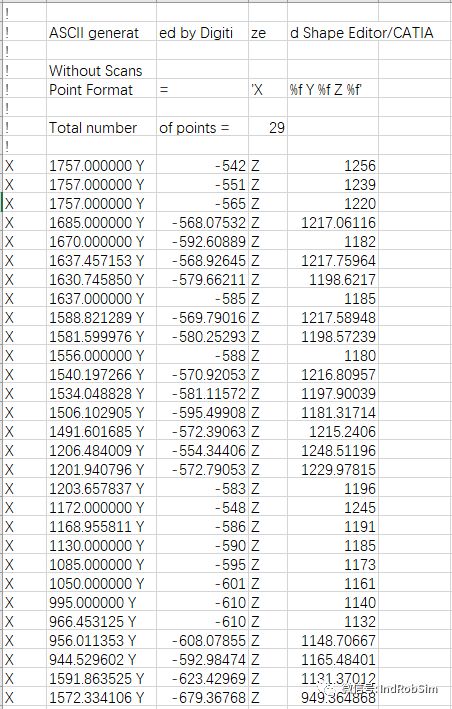

完后可以看到焊点坐标数据已经成功的被提取出来。
