~以下为正文~

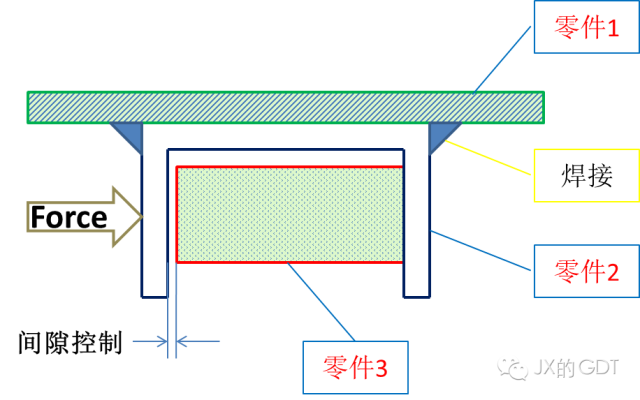

这是在实际工作中遇到的一个难题，如下图所示：
零件1和零件2通过焊接连接在一起的钣金件，装在零件3上，通过侧向的一个作用力将零件2压紧到零件3上。由于对压紧力有严格的要求，而零件2和3之间的间隙对压紧力非常敏感，因此我们要将这个间隙控制在较小的公差范围内。零件3是一机加工件，它的长度公差比较容易控制。零件2的开口尺寸由于焊接变形及表面平面度的影响，公差很难满足。
假设零件2的开口尺寸要求为50±0.1，根据包容原则，首先一个宽度49.9的通规必须能完全进入，其次相对应的两点之间的尺寸必须小于50.1。因此这个尺寸公差还控制了两个表面的平面度之和不能超出0.2。这个要求对于一个冲压后焊接的零件来说是非常高的，在实际的生产中，我们发现总有少量对应点之间的尺寸超出公差范围。这时设计部门与制造部门就产生了冲突，设计部门说这个公差不能再放了，再放就不能满足压紧力的要求；而制造部门说这是现有工艺能力所能达到的最好状态了，没有办法再改进了。怎么办？似乎是无法调和了。
首先我们来分析分析零件的功能，功能要求是压紧力满足要求，就是说只要压紧力符合规定要求，零件就是合格的。而当两个平面压紧时，形成最大接触的是零件表面的高点，因此决定压紧力大小的是表面高点之间的间隙，而小部分凹进去的点并不会对压紧力有太多影响。如果是这样，那么我们是否只要控制与表面高点达到最大接触的平面之间的距离就能控制压紧力了？也就是说只要控制了两个面的正切平面之间的距离就能控制这个压紧力了。要控制正切平面自然就想起了正切平面符号的应用（圈T），那么是否可以如下图那样将正切平面符号直接应用于尺寸公差之后呢？
ASME Y14.5-2009标准对正切符号的描述是这样的：Where it is
desired to control a tangent plane established by the contacting points of a
surface, the tangent plane symbol shall be added in the feature control frame after
the stated tolerance.翻译过来就是说：当意图控制由与表面高点接触构成的正切平面时，正切平面符号应加在形位公差框格中指定公差值的后面。这里特别提到的是在形位公差框格中，显然是说是对形位公差值的一种修正，因此将它用于尺寸公差就不太合适了。
在标准中，讲到正切平面符号的应用时只有一个用于平行度例子，如下图：
我们知道平行度只能控制方向，不能控制位置，在我们上面这个实例中，平行度显然是不适用的。要用形位公差来控制两个平面之间的距离，当仁不让就是面轮廓度了。这样就有了另一个问题：正切平面符号是否可用于轮廓度公差？标准中没有应用的例子，也没有说不能用。但从正切平面符号的定义描述来看，只要是用于修正形位公差，并意图控制正切平面网赚项目，那就可以应用正切平面符号，因此我的答案是肯定的。
因此我们可以对图纸进行如下修改：
这里，我们将其中一个面作为基准形体A，那么在检测时我们用到的是它的理论模拟基准形体，也就是它的正切平面。将两个面间的距离用理论尺寸标识出来，然后对另一个面用相对于基准A的带正切平面符号的面轮廓度公差来控制，这个轮廓度公差定义了一个平行于A基准平面并由A基准平面定位的，宽度为0.2的公差带，只要被测表面的正切平面位于公差带内就是合格的，这样我们就控制了这两个面的正切平面间的距离，如下图所示：
可以看到，这时轮廓度公差并没有控制表面的平面度，因此我们必须用单独的平面度公差来控制这两个面的平面度，以避免由于平面度的不良带来的一些其它功能失效。于是最终定稿的图纸就如下图：
通过这样的修改，我们在放宽了零件的平面度及尺寸要求的同时保证了产品的功能，设计人员和制造人员皆大欢喜，这也正是使用GD&T的一个最大的优势。
那么正切平面符号还能用于其它什么形位公差呢？根据正切平面符号的描述，理论上所有用于控制正切平面的形位公差都能使用。因此当所有定向公差用于平面时可以用这个符号，当轮廓度公差控制平面时也可以用，位置度公差控制的一般是中心要素，因此无法使用，跳动公差是一种测量方法，也不能使用这个符号。
总之位置度符号，正切平面符号是一种控制零件平面表面的正切平面的修正，当功能要求控制表面的正切平面时应该使用这个符号。使用正切平面符号的好处是允许表面有不影响产品的功能的局部凹点，从而在满足功能的前提下放宽了公差，降低了制造成本。
~End~
