运算放大器中有表示特性的代表性参数。
放大率和电压增益
若给放大电路的输入增加电压，则在其输出时，会出现输入电压放大率的倍数。该放大率用输出电压的大小除以输入电压的大小所得的值表示。
若将输入电压表示为Vs 、输出电压表示为Vo 、放大率表示为Av，则可定义如下。
什么是分贝（dB）？
放大率常用对数的20倍用分贝[dB]单位表示。
例如，运算放大器的开放增益为100000倍(105倍)时创业项目，可将其用分贝表示如下。
这样，即使是有10的多个次方的庞大放大率vrms是什么电压，若使用分贝表示，就可表示为较小数值100[dB]。
另外vrms是什么电压，以下整理了表示模拟电路所需的各种单位。
(a) dB ：2个量之比的对数的10倍或20倍。
(b) Vp-p ：波形的最大值与最小值之差。
(c) Vrms ：有效值 平方均值的平方根。
(d) dBV ：以1Vrms为基准的表达式。

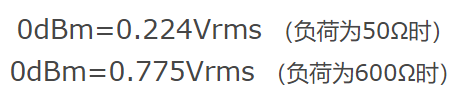

(e) dBm ：以对某负载产生1mW的功率的电压为基准。
普通负载的值多为50Ω、600Ω等。
(f) oct ：为”倍频程”，1oct表示某频率的2倍的值。
-6dB/oct表示频率为2倍时，降低6dB。
(g) dec ：为”十倍频程”，1dec表示某频率的10倍。
-20dB/oct表示频率为10倍时，降低20dB。
※根据(f)、(g)、 -6dB/oct= -20dB/dec。

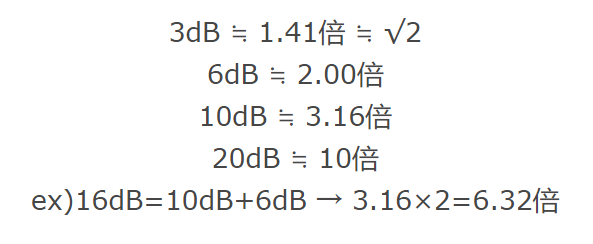

(h) dB（分贝）计算基础
